布動式平版篩網印花 布動式平版篩網印花機是模擬手工臺板印花的操作程序，并加以機械自動化而制成。它的網版和刮刀結構基本上與框動式平網印花相同，唯印花動作各有差別。框動式平網印花機是將織物固定在臺板上，移動花版網框進行刮印。而布動式平網印花機是將織物粘貼在無接縫的環形導帶上，隨同導帶一起作間歇式有規律的運動，而刮印器固定在一定的位置上，只做上、下自動升降刮印�？椢镉蛇M布裝置導人后，經加熱輥加熱，加壓后平整地與導帶上的貼布漿黏合而牢固地貼在無接縫的環形導帶上。當印花時，導帶靜止，平版篩網網框下降，刮印器往復刮印，刮印完畢，篩網網框提升，織物隨印花導帶向前移動一段距離，這個距離正好等于篩網中花型的長度，稱為一個花回，如此循序前進。印花后的織物在車尾端被拉起，脫離導帶而進入烘房進行烘燥。印花導帶移動到機身下面后，傳導帶清洗裝置洗除導帶上殘留的色漿。布動式平版篩網印花機進行每一次印花循環時，自動完成以下動作。
「→ 廠-導帶行進一導帶停止運行一篩網下降一刮印—，篩網提升]
L——————————一導帶清洗—————————————∣
布動式平版篩網印花機廣泛應用于棉、合成纖維、真絲、裝飾布和針織物等紡織品的印花。它適應強、花回尺寸大、花型精細度高，而其制網費用較低。
布動式平版篩網印花機，又稱全自動平網印花機。不論何種機型
的平網印花機，它們的整機是由進布和導布裝置、印花部分、烘干部分
和落布裝置等組成，其結構如

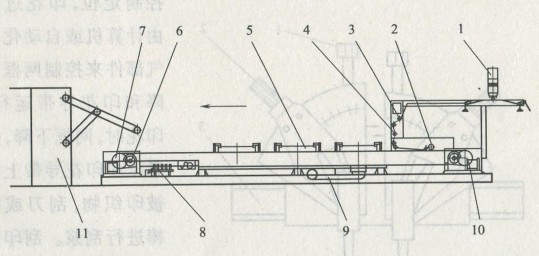

圖2—2所示圖2—2布動式平版篩網印花機結構示意圖 l一吸塵裝置 2一熱塑膠貼布輥 3一擴幅進布 4一對中裝置5--~rJggml 6一伺服傳動機構 7一車尾主傳動輥8一水洗單元 9一導帶烘干 10一車頭主傳動輥 11一烘燥機
進布和導布裝置包括布卷或布車擴幅進布、整緯、剝邊、對中裝置以及紅外布邊檢測器。導布裝置由無接縫環形的印花導帶和貼布熱壓輥或上貼布漿裝置組成。
印花部分包括安裝有印花網框托架及刮印機構，印花網框的定位，印花導帶等。網框托架及刮印機構如圖2—3所示。
印花單元主要部件是刮刀或磁棒，印花時，可通過調節刮刀壓力和角度或調換磁棒粗細和調節磁場的大小，來調節給漿量，以滿足色漿不同的滲透需求。刮印器的刮印次數根據花型也可以事先設定。刮刀的壓力、角度調整如圖2—4所示。 印花網框行程由計算機控制定位，印花過程由計算機或自動化電氣部件來控制網框升降和印花導帶運行。印花時，網框下降，并緊壓在印花導帶上的被印織物，刮刀或磁棒進行刮漿。刮印完成后，網框上升，印花導帶移至設定距離，進行下一個印花循環。 定位裝置是對花的主要部件，其靈敏度和精確度是保證印花質量的關鍵。以前較多采用液壓傳動對花法，而現在一般都采用氣動定位裝置或光電對花定位裝置，參照整個臺板邊緣標尺，對花精確度高。
印花導帶有多層內襯底布，是由氯丁橡膠或聚氨酯疊合而成的無接縫環形帶，它套裝在前后直徑相同、轉速一致的兩個傳動輥上。精確的印花依靠于印花機導帶的傳動，它有兩種傳動形式：一種為雙伺服傳動型，另一種為浮動輥型。為了防止導帶在傳動時產生收縮而影響對花，在導帶兩邊經常釘有鋼圈。導帶隨印花網框的升降而間歇運行，其間歇運行的距離可按需要進行調節。導帶離開印花部位后轉到機架下，并進入水洗裝置進行清洗。
被印織物在導帶上印制完畢后，立即進入多層熱風房進行烘燥，織物烘干后通過落布裝置落布。 布動式平版篩網印花機的機械公稱幅寬一般為1800ram、2400mm、2800mm、3200mm、3650mm等多種形式。套色數可按用戶要求而定，一般為8～20套色之間。印花臺板長度在16～46m之間，其花回調節范圍在400～3000mm。
一、雙伺服傳動平網印花機
雙伺服傳動方式的平網印花機，采用工業計算機、PLC控制器、驅
動器三級控制，導帶采用前后雙伺服電動機驅動形式來取代液壓驅動
系統，是一種先進的驅動方式。目前國內外很多印染機械制造廠商均
已采用這種形式，其同類產品見表2—2。
表2—2國內外同類產品的主要參數
