【集萃網(wǎng)觀察】自水溶性聚氨酯具有干燥成膜.其分子組成自中有軟、硬鏈段,配比適當(dāng)能賦予膜較好的柔軟性和機(jī)械強(qiáng)度,并將涂料微粒固著于纖維表面.此外水溶性聚氨酯含有端基-NC0,可與纖維素纖維中的-0H發(fā)生交聯(lián)反應(yīng)。本文就實(shí)驗(yàn)室合成的水性聚氨酯粘合劑在涂料印花中的應(yīng)用作初步探討。
1 實(shí)驗(yàn)部分
用料:19/19純棉細(xì)平紡。水性聚氨酯粘合劑(實(shí)驗(yàn)室自制),涂料紅Unisperse Bed 2B、涂料藍(lán)、邦A(yù)漿、尿素(A.R上海)、BASF交聯(lián)劑。
工藝:制漿→印花→預(yù)烘(100℃×3min或24h自然晾干) →焙供(130℃×2min)
性能測(cè)試:手感采用觸模法:由8位實(shí)驗(yàn)室人員分別對(duì)布樣觸模評(píng)分,取平均值四舍五入,原樣手感定為0分,比原樣硬為正數(shù), 比原樣軟為負(fù)數(shù),正數(shù)越大越硬,負(fù)數(shù)值越小越軟。
2 結(jié)果與討論
2.1 焙烘溫度的影響
用料:PU粘合劑3g.邦A(yù)漿16g、涂料Red 2B 0.4g.尿素0.6g;焙烘時(shí)間:2min.
在130℃焙烘時(shí),干、濕摩擦牢度均達(dá)到3級(jí)半以上,皂洗牢度也在4級(jí)左右,滿足國(guó)標(biāo)要求。雖然溫度越高,牢度越好,但是印花織物的手感相應(yīng)變差,所以焙烘溫度不宜過(guò)高,并且溫度太高,織物易泛黃。
2.2 粘合劑用量的影響

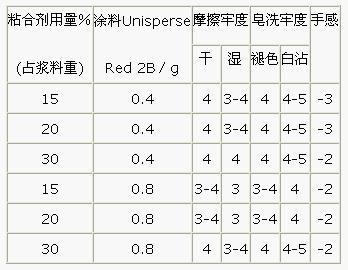

表3 粘臺(tái)劑用量對(duì)印花織物性能的影響(級(jí))
注:PU粘合劑用量、涂料Unisperse Red 2B、邦A(yù)漿、脲素0.6g , 合計(jì)20g,焙烘溫度130℃,焙烘2min.
由表3可知:對(duì)于涂料用量為0.4g(占漿料的2%)的淺色,粘合劑用量為15%-20%時(shí),干摩擦牢度為4級(jí),濕摩擦牢度3-4級(jí),皂洗牢度均在4級(jí)以上。對(duì)于涂料用量為0.8g(占4%)的中色,粘合劑用量為30%時(shí),摩擦牢度可達(dá)到3級(jí)以上,皂洗牢度也在4級(jí)以上。摩擦牢度隨著粘合劑用量的遞增而增加(摩擦牢度提高了2級(jí)半),但是手感卻隨著粘合劑用量的增加而降低。粘合劑用量不應(yīng)超過(guò)30%。
由表3可以看出,各項(xiàng)牢度不算太好,中色的干摩擦牢度較差。在水洗或皂洗時(shí),粘合劑發(fā)生溶脹,粘著力和薄膜的耐磨性降低,印花色牢度變差。
2.3 交聯(lián)劑的影響
在交聯(lián)劑的作用下,聚氨酯大分子在織物上形成網(wǎng)狀結(jié)構(gòu),交聯(lián)劑對(duì)皮膜的牢固程度起了一定的輔助作用,從而提高了涂料印花織物的各項(xiàng)牢度[8]。
表4 交聯(lián)劑對(duì)印花織物性能的影響(級(jí))
注:PU粘合劑用量、涂料藍(lán)、邦A(yù)漿、BASF交聯(lián)劑0.6g,合計(jì)20g,焙烘溫度130℃,焙烘2min。
由表4與表3比較可知:在相同的條件下,加入交聯(lián)劑,摩擦牢度和皂洗牢度明顯增加(半級(jí)以上),而手感無(wú)任何影響。故對(duì)自交聯(lián)型的水性聚氨酯粘合劑,加入少量的交聯(lián)劑(3%),就能達(dá)到較佳的效果(干摩擦牢度不小于4級(jí),濕摩擦牢度不小于3-4級(jí),皂洗牢度也在4級(jí)以上)。
來(lái)源: 印染在線
資料來(lái)源:水性聚氨酯粘合劑在涂料印花中的應(yīng)用,孫文章,江亦李,蔡再生,周明訓(xùn),孫鎧
