【集萃網(wǎng)觀察】隨著人類社會對環(huán)保和節(jié)能意識的增強，人們越來越重視對環(huán)保、節(jié)能、高效產(chǎn)品的開發(fā)與研究。對耗能、污染均較嚴重的印染行業(yè)來說，通過改進工藝開發(fā)節(jié)能、高效、環(huán)保的紡織品已成為當今染整加工的發(fā)展方向。本文分別采用熱熔法和載體法對滌／棉和滌／絲混紡織物進行一浴法染色處理，通過實驗研究并改進其染色工藝，取得到了很好的染色效果。
1 實驗
1．1 實驗材料和試劑
65／35滌／棉混紡織物、滌／絲混紡織物(市場售)。試劑為分散嫩黃、分散橙、活性紫KNB、活性藍KNG 、活性K-6G黃和活性K-3B，均為工業(yè)品；小蘇打、氯化鈉、磷酸鈉、海藻酸鈉和尿素，均為分析純；二甲基甲酰胺和75％硫酸為化學純。
試驗儀器設備為NM-450型氣壓電動軋車；LA-205實驗用熱定型機；恒溫水浴鍋；BP221S電子天平；722型光柵分光光度計；電子加熱儀。
1．2 實驗方法
1．2．1 分散／活性染料一浴法
浸軋分散／活性染料(二浸二軋、軋余率55 ～6O％)一紅外線預烘(90℃×3 min) 熱風烘干(120 130℃×90 s)一熱熔固色(200~210℃×90 s)一水洗一皂洗(90℃ ×10 min)--~水洗一烘干一測試
1．2．2 分散／活性染料二浴法
浸軋分散染料(二浸二軋、軋余率55％～6O )一紅外線預烘(90℃ ×3 min)一熱風烘干(12O～130℃ ×90 s)一熱熔固色(200~210℃×90 s)一水洗一皂洗(90℃ ×10 min)--~水洗一烘干一測試

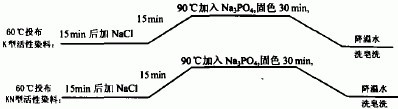

活性染料染色工藝
1．3 染料吸光度曲線的繪制
1．3．1 染料最大吸收波長λmax的測定
測試染料在不同波長下的染料吸光度，然后以波長為橫坐標，吸光度為縱坐標繪制出染料吸收光譜曲線，選取吸光度最大(Ama x)處的波長即為該染料的最大吸收波長(λmax)。
1．3．2 染料“濃度一吸光度”標準曲線的繪制
配制不同濃度的標準染料溶液若干份，在最大吸收波長(λmax)下測試其吸光度(A)，然后以染料濃度為橫坐標，以吸光度為縱坐標，描點、連線，即為該染料的染料“濃度一吸光度”標準曲線。
1．4 染料上染百分率的測定
1．4．1 剝色實驗
(1)活性染料的剝色一酸溶法精確稱取恒重試樣mg(約0．100 g)，置于小試管中，加入1O ml 75％的硫酸，在室溫下溶解1 h，將剝色液移入100 ml容量瓶中，重復用75％硫酸洗3～4次，直至將所有染料剝凈，最后將剝色液稀釋至刻度線，搖勻待測其吸光度。
(2)分散染料的剝色一DMF溶解法精確稱取恒重試樣mg(約0．100 g)，置于小試管中，加入1O ml二甲基甲酰胺(DMF)，置于電子加熱儀上，保持溫度120℃，在通風條件下萃取30 min，取出試管，將萃取液移入100 ml容量瓶中，重復用二甲基甲酰胺(DMF)洗3～4次，直至將所有染料剝凈，最后將剝色液稀釋至刻度線，搖勻，待測其吸光度。
1．4．2 染料上染百分率的測定
取少量剝色液并測其吸光度，然后從事先做好的染料“濃度一吸光度”標準曲線上求得剝色液的濃度n，利用下面的公式求得染料上染百分率：
來源: 印染在線
手機版印花網(wǎng)
微信號：yinhuashijie
