【集萃網(wǎng)觀察】1 前言
酸性染料品種齊全,色澤鮮艷,用于真絲染色對織物損傷小,但染色過程中常會出現(xiàn)牢度差的問題,所以采用牢度增進劑提高織物的摩擦和皂洗牢度[1]。LTG S6F(上海聯(lián)碳化學)是一種絲絹固色劑,屬反應型固色劑,性能和固色效果較好,成本低于進口相應產(chǎn)品,在國內(nèi)真絲染整廠家應用后得到好評,該產(chǎn)品已遠銷日本等國家。
本試驗就絲絹固色劑LTG S6F在固色性能方面與國外同類產(chǎn)品固色劑的差別進行對比,并對固色劑的剝除進行試驗,提出合適的剝除固色劑工藝和方法。
2 試驗
2.1 試驗材料前處理后的真絲紗線和機織布
2.2 藥品
弱酸性紅染料,弱酸性藍染料;元明粉;碳酸鈉;保險粉;國外固色劑;防沾污皂洗劑LTF S1000,絲絹固色劑LTG S6F(上海聯(lián)碳化學有限公司)等。
2.3 試驗工藝與測試方法
2.3.1 工藝流程
染色→固色→烘干→測試
固色后色樣→剝除固色劑→測試
2.3.2 摩擦牢度測試
國標GB/T3920—1997
2.3.3 皂洗牢度測試
國標GB/T3921.3—1997
2.3.4 染色處方及工藝條件
染料/%(owf) 2
元明粉/g·L-1 30
醋酸 調(diào)節(jié)pH值至4
溫度/℃ 100
時間/min 50
浴比 1∶20
2.3.5 固色處方及工藝條件
固色劑/%(owf) 3(視顏色深淺而定)
溫度/℃ 60
時間/min 15
2.3.6 剝除固色劑工藝
工藝1 醋酸3%(owf);浴比1∶40;100℃沸煮30min; 工藝2 甲酸3%(owf);浴比1∶40;100℃沸煮30min; 工藝3 LTF S10003%(owf);浴比1∶40;pH值4左右;100℃沸煮30min;
工藝4。蹋裕 S10003%(owf);浴比1∶40;pH值9左右;100℃沸煮30min。
2.3.7 固色劑完全剝除檢驗
固色劑剝除后,用其它顏色的酸性染料染色,水洗烘干后,比較染色均勻性。如果色澤均勻,說明固色劑剝除干凈;反之,則織物上仍殘留固色劑。
3 結(jié)果與討論
3.1 固色劑性能與應用比較

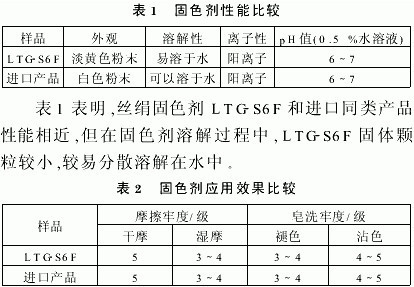

表2表明,絲絹固色劑LTG S6F處理織物后,摩擦牢度和皂洗沾色牢度明顯提高,可以達到進口同類產(chǎn)品相同的應用效果。在試驗和大生產(chǎn)中,固色劑LTG S6F固色后,織物的色光和手感都沒有發(fā)生改變,仍然保持真絲的光澤和手感。
3.2 固色劑的剝除
固色劑若殘留在紗線或織物上,進行下一步套染時,將影響染料的正常上染。染色時很容易出現(xiàn)色花現(xiàn)象,所以套染時要剝除固色劑。固色劑的剝除方法有多種,可以根據(jù)固色劑的用量和處理后的要求選擇合適的剝除方法。

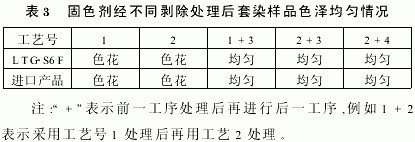

從表3可以看出,工藝1和2都不能完全將固色劑洗除干凈,套染其它顏色時有色花現(xiàn)象。LTF S6F是反應型固色劑,僅靠酸洗不能完全解決問題。
工藝1或2處理后再用工藝3處理,套染后紗線或織物的顏色均勻,表明紗線或織物表面的固色劑已剝除干凈。這種方法處理后原樣品的顏色剝除很少,基本不影響色澤的深淺,只剝除固色劑?紤]到甲酸比乙酸有價格上的優(yōu)勢,在保留原色澤的情況下剝除固色劑可以選擇先用甲酸清洗,然后在酸性條件下用LTF S1000剝除,可以將反應型固色劑剝除干凈。在這里,LTF S1000可以認為是一種掩蔽劑。LTF S1000是一種特殊陰離子表面活性劑,剝除陽離子固色劑的同時,將一部分陽離子固色劑的陽離子基團掩蔽起來,在進行復染時,不影響染料的重新上染,所以復染后能夠達到均勻色澤。
工藝2和工藝4結(jié)合,即先酸性處理,將沒有發(fā)生化學反應的固色劑清洗干凈,然后用工藝4將殘留的固色劑剝除或掩蔽起來。這種方法既可以將固色劑剝除,也可以剝除一部分染料,使得紗線或織物的色澤變淺。如果要達到一定的白度效果,還要根據(jù)此時色澤的深淺,用一定量的保險粉將染料還原成白色。
綜合考慮,如果要進行脫色處理,采用工藝2+4比較合適。這種方法既可以剝除固色劑,同時也可以去除一部分染料,在這個條件下的紗線和織物的強力下降可以接受;然后就可以用相對量少的保險粉進行剝色處理,同時減少了剝色后清洗的次數(shù),節(jié)約能源。
4 結(jié)論
4.1 絲絹固色劑LTG S6F固色后牢度好,同時不影響手感和色澤。
4.2 從性能和應用效果來看,絲絹固色劑LTG S6F可以完全代替進口固色劑,節(jié)約了生產(chǎn)成本。
4.3 固色劑LTF S6F固色后,可以采用不同的方法將固色劑完全去除,不同的剝除方法賦予不同的效果,其中酸性洗,再進行剝固剝色同浴效果比較好。
參考文獻:
[1] 王存?zhèn)}編著.紡織整理助劑導論[M].西安:西安交通大學出版社,1993,132~138.
來源: 印染在線 作者:祝海霞(上海聯(lián)碳化學有限公司,上!201424)
