【集萃網(wǎng)觀察】羊毛染深色時(shí)的摩擦牢度一直是行業(yè)的難題,它不僅給梳理、紡紗和織造帶來很多的負(fù)面影響,而且也達(dá)不到面料和服裝的環(huán)保要求。因此,解決摩擦牢度問題在行業(yè)內(nèi)也變得緊迫起來。要解決這個(gè)問題,首先必須搞清影響摩擦牢度的原因。
1 影響摩擦牢度的原因
1 1 羊毛品質(zhì)羊毛纖維本身含有羊脂、羊汗以及在毛條加工過程中為便于梳理加入的滑石粉,在染色過程中這些將會(huì)阻礙染料向纖維內(nèi)部擴(kuò)散,導(dǎo)致染色后“浮色”產(chǎn)生,從而使摩擦牢度降低。
1 2 染色處方在整個(gè)染色體系中,染料、助劑與纖維之間締合力的強(qiáng)弱,對(duì)染料能否順利到達(dá)纖維內(nèi)部有很大影響。由于分子量大、立體位阻大的染料很難滲透到纖維內(nèi)部,所以,染色處方中染料、助劑如選用不當(dāng),也會(huì)引起摩擦牢度的下降。另外,染色處方中染料總用量過多,纖維表面“雜質(zhì)”增多,同樣會(huì)引起摩擦牢度的下降。
1 3 染料性能染料中大多含有無機(jī)電解質(zhì)添加劑成分,這些無機(jī)鹽成分不僅會(huì)阻礙染料溶解,更有促使染料鹽析或形成色淀的作用,尤其是媒介染料,在媒介處理時(shí)更容易在纖維表面形成色淀,造成“浮色”。另外,染料結(jié)晶度大、顆粒粗會(huì)影響其在水中的分散和溶解,阻礙了染料順利到達(dá)纖維內(nèi)部,容易造成“浮色”。
1 4 染色過程染色過程中若染料上染過快過于集中,則染料多會(huì)集中在纖維表面,阻礙了染料進(jìn)一步向纖維內(nèi)部擴(kuò)散,使最終上染率低,在媒介處理時(shí)形成色淀,構(gòu)成“浮色”。另外,媒介染料染色時(shí),媒介前染料上染率越高,對(duì)提高摩擦牢度越有利�；谏鲜鰩c(diǎn),要使摩擦牢度得到提高,就必須采取必要的措施,如在染色過程中添加合適的助劑,以提高染料的摩擦牢度。
2 固色劑ＰＳ
固色劑ＰＳ是為提高摩擦牢度專門與相關(guān)助劑廠合作研發(fā)的助劑,為非離子型表面活性劑和弱陽離子型表面活性劑的復(fù)配物。
2 1 增溶作用固色劑ＰＳ中含有的脂肪醇聚氧乙烯醚類非離子表面活性劑具有高效增溶作用。酸性媒介染料是水溶性染料,所能用的增溶劑的親水親油平衡值(ＨＬＢ)必須與染料匹配,又因?yàn)樵鋈軇┡c染料生成混合膠束后其親水性會(huì)下降,故在選用增溶劑時(shí)其ＨＬＢ值應(yīng)比染料稍大為宜。有關(guān)資料顯示,增溶劑復(fù)配物的ＨＬＢ值分量之和應(yīng)在18 0～22 0之間。經(jīng)測(cè)定,固色劑ＰＳ的ＨＬＢ值為19 6,符合增溶原則。下述實(shí)驗(yàn)可驗(yàn)證固色劑ＰＳ的增溶效果。取4%酸性媒介漂蘭Ｂ溶液50ｍｌ置于燒杯中,加入10%元明粉溶液5ｍｌ,發(fā)現(xiàn)溶液中出現(xiàn)絮狀沉淀,然后在溶液中加入1ｇ Ｌ固色劑ＰＳ后,沉淀消失,并且2天后仍為清澈透明溶液。
2 2 洗滌固色作用固色劑ＰＳ利用了脂肪酸聚氧乙烯醚類非離子型表面活性劑中ＥＯ值(環(huán)氧乙烷加成數(shù))為8左右時(shí)的強(qiáng)洗滌性和ＥＯ值為15左右時(shí)的強(qiáng)乳化作用對(duì)染色中產(chǎn)生的“浮色”進(jìn)行洗滌并將其乳化分散于水中,弱陽離子型表面活性劑能與染料結(jié)合后起到固色作用,并在纖維表面形成保護(hù)膜,從而達(dá)到提高摩擦牢度的目的。
3 實(shí)驗(yàn)

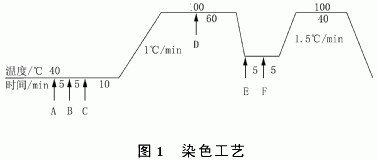

用相同的染色處方分別對(duì)同一批羊毛用不同的處理方法染色,對(duì)染色后的毛條進(jìn)行摩擦牢度實(shí)驗(yàn)。染色工藝見圖1。

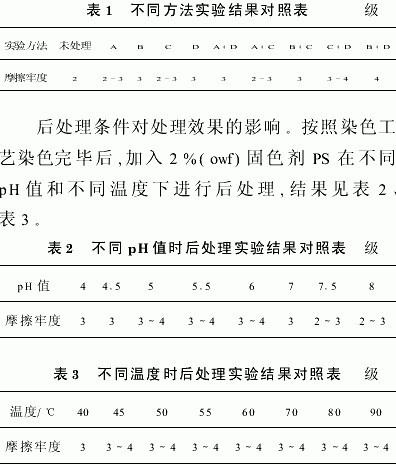

工藝配方:勻染劑Ａ1%(ｏｗｆ),醋酸Ｂ3 5%(ｏｗｆ),染料ＣＸ%(ｏｗｆ),甲酸Ｄ1%(ｏｗｆ),甲酸Ｅ1%(ｏｗｆ),紅礬Ｆ1 5%(ｏｗｆ)。在用上述工藝染色的同時(shí),在不同的階段分別用固色劑ＰＳ進(jìn)行清洗處理,具體方法如下,結(jié)果見表1。染色前處理(Ａ):加入2%(ｏｗｆ)固色劑ＰＳ,在50℃對(duì)羊毛進(jìn)行前處理,然后根據(jù)染色工藝染色。增溶處理(Ｂ):加入染料時(shí)同時(shí)加入1%(ｏｗｆ)固色劑ＰＳ,然后根據(jù)染色工藝染色。
媒介前處理(Ｃ):染色進(jìn)行至染料上染完全后(媒介處理前),加入2%(ｏｗｆ)固色劑ＰＳ,在50℃處理20ｍｉｎ,換染浴后進(jìn)行媒介處理,按照染色工藝媒介階段工藝進(jìn)行。
染色后處理(Ｄ):按照染色工藝染色完畢后,加入2%(ｏｗｆ)固色劑ＰＳ,在50℃處理20ｍｉｎ,降溫出缸。
4 結(jié)論
①用固色劑ＰＳ進(jìn)行前處理,對(duì)酸性媒介染料染羊毛的摩擦牢度只勉強(qiáng)提高0 5級(jí),說明在酸性媒介染料染羊毛時(shí),羊脂、羊汗以及滑石粉等雜質(zhì)產(chǎn)生的“浮色”不是影響摩擦牢度的主要原因。
②媒介處理前加入固色劑ＰＳ,摩擦牢度只提高0 5級(jí),說明媒介染料染羊毛時(shí),媒介過程是產(chǎn)生“浮色”的關(guān)鍵,產(chǎn)生“浮色”的雜質(zhì)多為媒介過程中產(chǎn)生的色淀。所以,媒介前染料獲得盡可能高的上染率,也是減少“浮色”提高摩擦牢度行之有效的方法,最好是排掉殘液重新?lián)Q染液后進(jìn)行媒介處理。
③固色劑ＰＳ對(duì)酸性媒介染料有明顯的增溶作用,增溶后染料充分溶解,能夠順利進(jìn)入纖維內(nèi)部,摩擦牢度可提高1級(jí)。
④染色后對(duì)被染物進(jìn)行后處理,處理后的毛條摩擦牢度能提高1 5～2級(jí),后處理的條件為50℃,20ｍｉｎ,處理液ｐＨ值為5～5 5,效果顯著。
⑤在染色過程中同時(shí)對(duì)染料增溶和染色后處理,可使摩擦牢度提高2級(jí)。
來源: 印染在線 姚永紅,趙麗群(常州毛紡織廠,江蘇常州 213003)
作者簡介:姚永紅(1977-),男,常州毛紡織廠,助理工程師,主要從事條染技術(shù)研究工作。
手機(jī)版印花網(wǎng)
微信號(hào)：yinhuashijie
