五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

集萃印花網(wǎng)
您的位置:集萃印花網(wǎng)印花技術(shù)詳細內(nèi)容
【字體: 】
新型彈性白膠漿FD的制備及其應(yīng)用
集萃印花網(wǎng)  2009-09-25

    【集萃網(wǎng)觀察】白膠漿既能單獨用于遮蓋印花(白色罩印印花),也能和各種涂料色種配伍用于彩色遮蓋印花(彩色罩印印花)。在深色地的織物上進行罩印印花,其印花效果類似于染料印花中的拔染印花效果。因此白膠漿印花是一種特殊的涂料印花,白膠漿最早應(yīng)用于針織物上,特別是兒童服裝,局部印上具有光澤、彈性的動物或卡通人物,由于遮蓋性好,在各種地色織物上均可獲得逼真的花紋圖案…。白膠漿的彩色罩印印花已應(yīng)用于高檔的深色織物,如牛仔布上印上各色斑條似虎皮,具有極好的仿真效果。

    優(yōu)質(zhì)的白膠漿除了具有優(yōu)異的遮蓋力、優(yōu)良的印花牢度、良好的穩(wěn)定性和對色涂料的相容性外,還必須具有優(yōu)良的成膜性能一良好的彈性和柔軟的手感。目前,國內(nèi)主要應(yīng)用進口的白膠漿(如日本的S-420G、KDW)進行各種膠漿印花,國內(nèi)有關(guān)白膠漿的研究和應(yīng)用報導甚少。

    本試驗制備了遮蓋力強、彈性良好、手感柔軟、牢度好的高性能白膠漿,并介紹了白膠漿在紡織品涂料印花中罩印印花的應(yīng)用。

    1 試驗部分

    1.1 主要原料

    鈦白粉、乳化劑、增稠劑、增塑劑、分散劑、防霉劑、柔軟劑、氨水等均為工業(yè)用品;粘合劑(丙烯酸酯類多元共聚乳液混合物)和保護膠體為自制。

    1.2主要設(shè)備

    高速分散機、三輥研磨機、NDJ一1型旋轉(zhuǎn)粘度計、sA—CPS粒度測定儀、QZt,型黑白格遮蓋力測定儀、平網(wǎng)印花臺板等。

    1.3 制備過程

    將自制粘合劑、保護膠體、鈦白粉、增塑劑、乳化劑、分散劑等投入混合器,開動高速分散機將原料混合均勻,用氨水調(diào)節(jié)pH=7~8,加入增稠劑調(diào)至適合的稠度,再加入適量的防霉劑攪拌均勻,然后將混合均勻的物料過濾,送至三輥研磨機研磨至合格細度,得白膠漿成品,測試產(chǎn)品的技術(shù)指標及應(yīng)用性能。

    1.4 測試方法

    外觀目測評定;

    粘度(mPa·s) 按GBT一2794測定;

    干摩牢度(級) 按GBT415—78測定;

    濕摩牢度(級) 按GBT415—78測定;

    刷洗牢度(級) 按GBT250—78測定;

    遮蓋力(g/cm2) 按GBTl726—79測定;

    彈性試驗(%) 按企業(yè)標準Q/(。HG):HGS53—1996測定‘引;

    手搓牢度(級) 濕印花布試樣50×200mm放上少量的洗衣粉,用手沿橫紋方向搓洗100次,觀察花位裂紋及脫落程度,以級表示。I級,有嚴重的裂紋及脫落;Ⅱ級,有裂紋及脫落;Ⅲ級,有少許裂紋無脫落;Ⅳ級,無裂紋、無脫落;

    2 試驗結(jié)果與討論

    2.1 各項技術(shù)指標

    將本試驗制備的白膠漿:FD和日本的S-420G在相同條件下進行應(yīng)用性能測試,得各項牢度指標如下:

    表1 白膠漿FD和S-420G的各項技術(shù)指標

    由表1可以看出,白膠漿FD的各項技術(shù)指標達到日本的S-420G的產(chǎn)品水平,由于白膠漿FD的粒度比S-420G細,比表面增大,著色力和遮蓋力均優(yōu)于S-420G。

    2.2粘合劑的影響

    粘合劑乳液的品質(zhì)對印花織物的手感、印花牢度起決定的作用。使用單一的粘合劑很難得到較好的效果,本試驗使用粘合劑A、粘合劑B兩種了高性能的涂料印花粘合劑混合應(yīng)用,由表2得到粘合劑的最佳的混合比例:粘合劑A為60~70%,粘合劑B為30~40%。

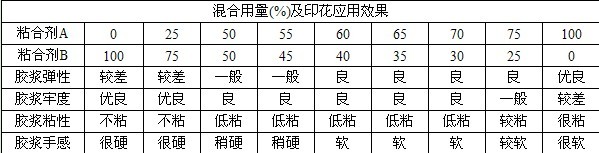

    表2 粘合劑對白膠漿印花性能的影響

    2.3 鈦白粉的選擇

    鈦白粉為二氧化鈦(TiO:)多晶型化合物,它有三種晶型:板鈦型、銳鈦型和金紅石型。工業(yè)上利用的主要是銳鈦型和金紅石型[3]。銳鈦型為八面結(jié)構(gòu),氧位于八面體的頂角,每個銳鈦晶胞含有四個二氧化鈦分子,以八個棱邊相接,結(jié)構(gòu)松,易磨細,粘度小,反射帶藍光,白度高,遮蓋力較差,價格便宜;金紅石型為細長成雙的晶體,每個晶胞的兩個二氧化鈦分子以兩個棱邊相連,結(jié)構(gòu)密度大,折射率高,遮蓋性好,價格貴。鈦白粉的物化性能見表3:

    表3鈦白粉的物化性能

    本試驗根據(jù)銳鈦型和金紅石型鈦白粉的物化性能有互補性,調(diào)節(jié)兩種晶型的用量比例,獲得最較為理想的遮蓋力和著色力,原料成本較為合理。金紅石型和銳鈦型鈦白粉最佳用量比為1:2~2.5。

    2.4柔軟劑的影響

    柔軟劑的加入,主要是改善白膠漿印花后的手感,使印花圖案柔軟、不粘手(防粘)。本試驗分別試用了不同類型的三種柔軟劑:柔軟劑10l(主要成份是硬脂酸、石蠟、平平加O的混合乳化物)、有機硅柔軟劑、氨基硅柔軟劑,但后二者單獨使用時均不理想;當前者用量范圍(對白膠漿)低于2.5%時柔軟和防粘效果均不好;高于4%時柔軟效果好,但防粘效果不理想,并且還因用量增大削弱了白膠漿的綜合應(yīng)用性能。當柔軟劑用量在2.5~4%時獲最佳的效果。

    2.5增稠劑的影響

    增稠劑的用量對白膠漿應(yīng)用性能的影響見表4:

    表4增稠劑的用量對白膠漿的影響

    由表4可見,隨著增稠劑用量的增加白膠漿的粘度增加,當用量超過0。75%時,粘度增加較快,用量達到1.25%時白膠漿的粘度已經(jīng)超出NDJ-1型旋轉(zhuǎn)粘度計的測試范圍;彈性性能和手搓牢度卻隨著增稠劑用量的增加而降低,當用量超過0.75%時尤其明顯。

    3 白膠漿的印花應(yīng)用

    3.1 白膠漿的仿真特種印花

    白膠漿的彩色罩印印花可賦予織物上的圖案具有極好的逼真感,這種具有極好的逼真感的罩印印花又稱仿真特種印花,國外稱漆印印花H 0。仿真印花可以在各種地色上進行,如淺地色上印上植物的葉和莖及卡通人物,在深地色上印上像虎皮、斑馬,還可以在織物上印上像鱷魚皮、蛇皮樣的黑色斑塊等。仿真特種印花織物是美術(shù)圖案設(shè)計和印花工藝技術(shù)相結(jié)合的產(chǎn)品。

    白膠漿的罩印印花網(wǎng)板的膠層較厚,使織物印花后花型塊面有一定的厚度,體現(xiàn)出較好的立體感和塊面光澤效應(yīng)。要獲得良好的印花效果,必須注意以下幾點:

    [1]所選的白膠漿要有較好的應(yīng)用性能;

    [2]施行罩印印花前要將待印織物的浮色洗凈;

    [3]要求待印織物的地色染料能耐高溫;

    [4]為了使印花圖案塊面光澤明亮,印花織物經(jīng)熱處理后可采用軋光工藝。

    3.2 罩印印花工藝過程

    3.2.1 白色罩印(遮蓋)印花

    織物→白膠漿直接印花→烘干或風干→熱處理(120℃,3min) →軋光→成品

    3.2.2彩色罩印印花

    織物→白膠漿調(diào)色→印花→烘干或風干→熱處理(120℃,3min) →軋光→成品

    4 結(jié)論

    制備了遮蓋力強、彈性良好、手感柔軟、牢度好的高性能白膠漿FD,粘合劑的最佳的混合比例:粘合劑A為60~70%,,粘合劑B為30~40%:金紅石型和銳鈦型鈦白粉用量比為l:2~2.5時,遮蓋力和著色力較好;當柔軟劑用量在2.5~4%時印花織物手感柔軟、不粘手。白膠漿FD的各項技術(shù)指標達到日本的S一420G的產(chǎn)品水平。

    參考文獻

    [1]李曉春主編.紡織品印花[M].北京:中國紡織出版社,2002.269—271.

    [2]董亦森,林小楓.新型彈性白膠漿的研究[J].廣州化工,1997,25(1):37—42.

    [3]司徒杰生,王光建,張登高.無機化工產(chǎn)品[M].北京:化學工業(yè)出版社,2004.578-580.

    [4]唐增榮.特種印花綜述[J].印染助劑,2005,22(8):l-10.

    來源: 印染在線

更多


集萃網(wǎng)版權(quán)與免責聲明:
1、凡本網(wǎng)注明“來源:集萃印花網(wǎng)”上傳的所有內(nèi)容:文字、圖片和音頻視屏等稿件,版權(quán)均屬于本網(wǎng)站,未經(jīng)本網(wǎng)授權(quán),任何媒體、網(wǎng)站和個人不得轉(zhuǎn)載或以其他方式使用注有“集萃印花網(wǎng)”的所有信息。若要轉(zhuǎn)載,務(wù)必取得本網(wǎng)站的許可(客戶服務(wù)),并要注明來源。如若違反上訴聲明,本網(wǎng)必將追究相關(guān)法律責任。
2、本網(wǎng)轉(zhuǎn)載的其他文章,都注明了來源。本網(wǎng)轉(zhuǎn)載是為了傳遞更多信息,并不代表本網(wǎng)贊同其觀點或?qū)ζ湔鎸嵭载撠。對于要轉(zhuǎn)載此類文章的媒體、網(wǎng)站及個人,必須保留本網(wǎng)注明的“稿件來源”,若有擅自篡改來源,均與本網(wǎng)站無關(guān),其轉(zhuǎn)載者自負法律責任,同時本網(wǎng)也必將依法追究責任。
精彩圖集

最新技術(shù)文章

流行趨勢

欧洲日本亚洲一区二区| 人妻少妇久久中文字幕久久| 国产原创激情一区二区三区| 亚洲中文字幕视频在线播放| 国产午夜福利一区二区| 欧美日韩国产另类一区二区| 精品人妻少妇二区三区| 加勒比日本欧美在线观看| 国产在线不卡中文字幕| 国产欧洲亚洲日产一区二区| 亚洲日本韩国一区二区三区| 日韩一区二区三区18| 中文字幕五月婷婷免费| 日韩不卡一区二区在线| 黑丝国产精品一区二区| 在线视频免费看你懂的| 午夜传媒视频免费在线观看| 国产日产欧美精品大秀| 国产免费成人激情视频| 制服丝袜美腿美女一区二区| 国产在线日韩精品欧美| 国产性色精品福利在线观看| 国产亚洲欧美一区二区| 久久精品国产亚洲熟女| 亚洲欧洲一区二区综合精品| 国产精品一区欧美二区| 观看日韩精品在线视频| 97人妻精品免费一区二区| 91人妻久久精品一区二区三区| 蜜臀人妻一区二区三区| 国产精品欧美在线观看| 精品女同在线一区二区| 日韩一区中文免费视频| 欧美亚洲国产日韩一区二区| 黄片免费观看一区二区| 精品一区二区三区中文字幕| 麻豆欧美精品国产综合久久| 极品熟女一区二区三区| 国产级别精品一区二区视频 | 久久中文字人妻熟女小妇| 国内真实露脸偷拍视频|
