【集萃網觀察】真絲緯彈織物由于緯線采用了含氨輪的真絲色纏絲因而其精練后加工技術與常規(guī)真絲織物不完全一樣，必須通過適當?shù)臒岫ㄐ吞幚�，以使成品獲得預定的彈性和穩(wěn)定的幅寬，并能在服用與洗滌過程中保持此種特性。
1.試驗
1.１.試驗材料
經組合為２×２０／２２Ｄ廠絲，緯組合為３×２０／２２Ｄ廠絲／１×２０Ｄ氨綸色纏絲，基本組織為五枚緞的真絲緯彈素縐緞。
１.２.試驗設備
日本ＫＹＯＴＯ公司生產的ＤＫ－５Ｅ實驗用熱定型機
１.３.試驗情況
真絲緯彈素縐緞幅寬，穩(wěn)定性的實驗室試驗情況：
２.試驗結果與討論
２.１.試驗結果表明：
(1)生坯經精練后幅寬縮率達40%

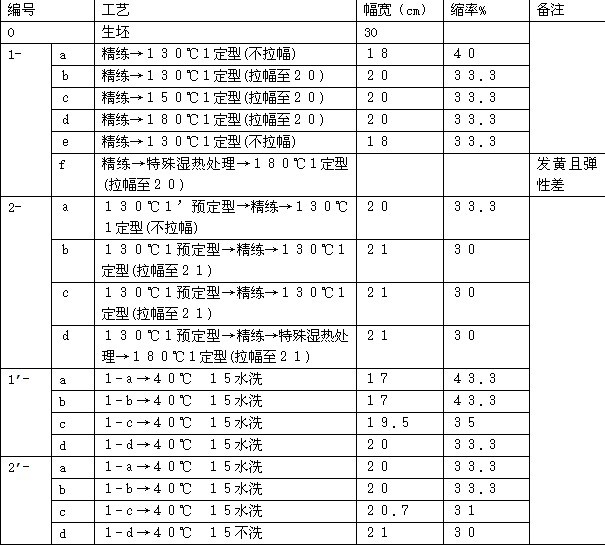

(2)生坯精練后施以適當?shù)木曄驈埩υ冢保常啊保福啊鏃l件下熱定型拉幅至一定的幅寬Ｌ1，然后放入４０℃水中松弛處理１５ｍｉｎ任其自由收縮，自然曬干后的幅寬為Ｌ2，比較Ｌ2與Ｌ1看出，在１５０℃條件下熱定型效果較好，在１８０℃條件下熱定型即能得到很好的穩(wěn)定幅寬的效果。(見下表)
２.２.討論
氨綸的彈性模數(shù)（０.１３～０.２ｇ／ｄ）是所有紡織纖維中最小的，彈性伸長可高達８００％且彈性回復率十分優(yōu)良，然而因為彈性模數(shù)小，回彈力也就很小，特別是處于真絲／氨綸色纏絲中的氨綸絲由于受真絲的磨擦阻力作用其實際彈性回復率總是小于氨綸絲的應有的彈性回復率，在精練后加工中一旦受到張力作用，就難以很快回復，造成幅寬不穩(wěn)定。
因此，熱定型是使緯彈織物能獲得預定彈性和幅寬的一大加工關鍵，真絲緯彈織物經過精練后加工幅寬大幅度收縮，同時由于某些加工環(huán)節(jié)(如掛練)織物緯向受張力不勻，容易造成幅邊不齊，因此熱定型起了控制和調整門幅的作用。定型拉幅的幅寬要考慮到成品面料應具有的彈性，以及綢面風格，手感等因素，要通過反復試驗合理確定。定型工藝條件的設置既要考慮定型的質量和穩(wěn)定效果，也要兼顧真絲和氨綸的熱穩(wěn)定性能。
真絲和氨綸的耐熱性均較一般，因此穩(wěn)妥地考慮熱定型溫度宜定為１５０℃～１８０℃，時間1分鐘，且工藝流程上最好安排生坯預定型和成品拉幅定型二次定型。
來源: 印染在線 作者：浙江絲綢科學研究院 葉美玲
手機版印花網
微信號：yinhuashijie
