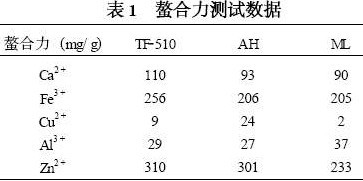

【集萃網(wǎng)觀察】眾所周知, 印染行業(yè)除個別工序外, 均需用軟水。硬水中的鈣、鎂及重金屬離子易形成不溶性金屬鹽沉淀在織物和設(shè)備上, 影響產(chǎn)品質(zhì)量, 造成設(shè)備結(jié)垢。退漿時紡織廠用作上漿防腐劑的銅、鋅離子的存在不利于退漿, 漿料及雜質(zhì)易再沉積在纖維上, 影響底布的白度。棉纖維本身含有0.3～0.4 ‰的鈣、鎂等金屬離子, 一般以果膠鹽和無機鹽兩種形式存在; 在棉布煮練過程中, 果膠鹽和煮練液中鈣、鎂離子的存在嚴(yán)重影響煮練后織物的毛效、白度和手感。纖維漂白時, 鐵等重金屬離子會加速H2O2 的分解, 造成紡織品漂白過程中局部過氧化、強力下降甚至產(chǎn)生破洞; 用硅酸鈉作氧漂穩(wěn)定劑或用含硅氧漂穩(wěn)定劑時, 極易形成硅垢, 沉積于設(shè)備上; 滌綸堿減量時低聚物及其它雜質(zhì)易污染設(shè)備。 染色時, 染浴中的鈣、鎂、銅、鐵、鋁等金屬離子可與染料結(jié)合, 從而降低染色的固色率、降低色牢度、降低鮮艷度甚至造成色花。皂洗時未固色染料與金屬離子結(jié)合而沉積于織物上, 不利于浮色清洗干凈, 影響織物的鮮艷度和色牢度。印染用設(shè)備、容器極易形成硬垢, 染色長車中的染色液、還原液、皂洗液等也易結(jié)垢, 造成織物損傷。真絲練白時, 易形成碳酸鈣、碳酸鎂或設(shè)備硬垢而引起灰傷, 同時還會產(chǎn)生皂斑等練白病疵。羽絨清洗時水中的金屬離子直接影響羽絨的清洗效果。我公司針對以上種種印染加工中表現(xiàn)出來的疵病, 研制開發(fā)了新型多功能的螯合分散劑TF2510。 1 螯合分散性測試 TF2510 為多元共聚有機膦酸鹽和高分子聚羧酸鹽的復(fù)配物, 是一種陰極型螯合劑, 可與鈣、鎂、銅、鐵、鋁等金屬離子形成穩(wěn)定的囊狀大分子螯合物。TF2510 不僅具有優(yōu)異的螯合力, 能與多價金屬離子形成可溶性金屬絡(luò)合物, 更具有高效的分散性, 能有效地分散和懸浮有機或無機微粒。 1.1 螯合力測試 螯合力是指每克螯合分散劑可螯合多少毫克金屬離子的量。螯合容量越高, 其螯合能力越強。TF2510 與進(jìn)口螯合分散劑AH、ML 進(jìn)行了螯合力對比測試, 具體數(shù)據(jù)見表1。

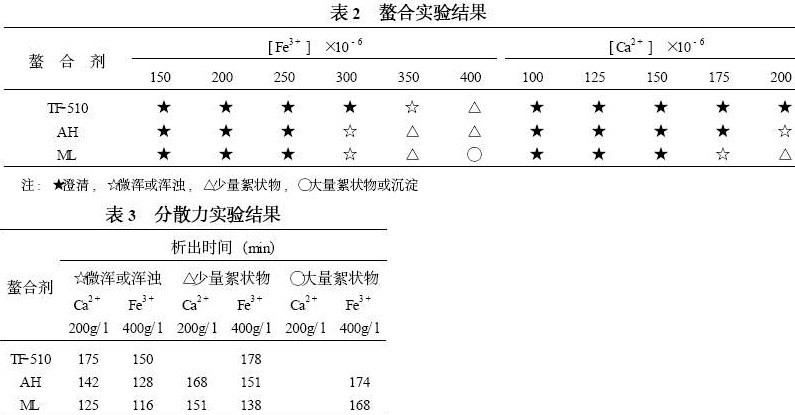

1.2 螯合分散力實驗 稱取0105g 螯合分散劑于盛有42ml 蒸餾水的50ml 具塞量筒中, 分別加入FeCl3 溶液( [ Fe3 + ]為100 ×10 - 6～600 ×10 - 6 ) 和CaCl2 溶液( [Ca2 + ]為100 ×10 - 6 ～400 ×10 - 6 ) , 再各加入5ml 20 %的Na2CO3 溶液, 加蒸餾水至50ml , 振搖均勻, 室溫下置3h 后觀察、記錄并過濾, 結(jié)果見表2。從實驗看出: 1) 螯合分散劑對Ca2 + 、Fe3 + 的螯合力TF2510 > AH > ML ; 2) 絮狀物或沉淀析出速度TF2510 最慢, AH 與ML 接近。說明分散性TF2510 最好, AH 與ML 接近。
試驗中, Ca2 + 、Fe3 + 一旦超過螯合分散劑的螯合能力, 未被螯合Ca2 + 、Fe3 + 就會與CO32 - 結(jié)合而渾濁, 進(jìn)而產(chǎn)生絮狀物甚至沉淀。分散力主要看其絮狀物或沉淀的析出速度, 分散力越大, 析出速度越慢。
2 實驗室應(yīng)用 煮漂一浴 織物: 棉針織物。 水: 河水(蕭紹地區(qū)) 。 配方: A B NaOH (g/ l) 1 1 30 %H2O2 (g/ l) 6 6 氧漂穩(wěn)定劑(g/ l) 1 1 精練劑(g/ l) 1 1 TF2510 (g/ l) 0 2 工藝: 98 ℃×40min 煮漂—水洗—烘干測定織物的白度和毛效, 結(jié)果見表4。
由表4 可知, 用了2g/ l 的TF2510 比不用TF2510 進(jìn)行煮漂一浴加工, 織物的白度有所提高, 毛效明顯提高。TF2510 在棉布的煮漂加工工藝中可有效防止織物產(chǎn)生破洞、鈣皂沉淀和利于果膠的去除, 改善織物的毛效和白度。 3 工廠應(yīng)用工藝 3.1 棉布氧漂 織物: 純棉; 配方: H2O2 (g/ l) 5 , Na2SiO3 (g/ l) 6 , TF2510 (g/ l) 2 , NaOH 2 ; 工藝: 98 ℃×50min —水洗—烘干。 原用進(jìn)口ML , 用了TF2510 后, 效果與ML 相當(dāng)。廠家應(yīng)用表明, 在紡織品的雙氧水漂白中,TF2510 可防止加工過程中織物破洞的產(chǎn)生和導(dǎo)輥上硅垢的生成, 同時不影響后道染色加工。 3.2 溢流繩狀加工 織物: 棉錦布; 設(shè)備: J 型高溫溢流染色機; 工藝: pH 6～7 , TF2510 (g/ l) 0.8 , 浴比 1∶10 , 溫度( ℃) 130 , 時間(min) 40 。 原用國產(chǎn)螯合分散劑, 使用TF2510 后, 總體感覺TF2510 的性能明顯優(yōu)越。 4 結(jié) 論 螯合分散劑TF2510 性能優(yōu)異, 在織物前處理氧漂過程中能有效地防止破洞產(chǎn)生, 并賦予織物良好的白度和手感, 給印染后加工奠定良好的基礎(chǔ),其性能達(dá)到并超過了國外同類產(chǎn)品的水平, 已經(jīng)在許多印染加工廠家應(yīng)用。隨著印染加工行業(yè)質(zhì)量意識的增強, TF2510 必將得到更多廠家的青睞。
來源: 印染在線 金鮮花 黃建群 牛樹懷 毛根玉
手機版印花網(wǎng)
微信號：yinhuashijie
