    3、處理后廢水排放水質要求：達到紹興市污水入網排放要求，具體指為

　　4、處理后廢水排放去向：排入污水管網。

　　5、設計范圍：從污水進入污水站到廢水出站（外排池出口）的工藝、管道及構筑物設計。

    三、設計處理工藝流程

    1、廢水處理工藝設計指導思想

　　1.1、盡量利用物化法，并選擇成熟可靠的工藝。

　　1.2、平面布置力求做到布局合理、整潔。

　　1.3、水處理工藝力求簡單、可靠、實用，減少勞動強度，提高自動化程度。

　　1.4、處理后廢水必須符合污水入網要求。

    2、工藝流程

    3、流程說明

　　廢水經格柵去除大顆料雜質后，流入污水調節池，水質均化后。用泵提升到氣浮池，出水流入外排池，用泵送入污水管網。沉淀污泥排入污泥干化池。滲瀝水回調節池，干泥摻入煤中燒鍋爐或送磚瓦廠制磚。

    4、廢水處理效果預測

    四、主要構筑物設計及設備選型

    （一）、構筑物

　　1、調節池

　　地下式砼結構，有效容積800M3，池頂標高+0.20m，池底標高±0.0m，平面尺寸22.5Lm×12Bm。

　　2、污泥干化池

　　地上式磚混結構，有效容積20M3，池頂標高+1.20m，池底標高±0.0m，平面尺寸20m×10m。

　　3、外排池

　　半地上式砼結構，有效容積100M3，池頂標高+2.0m，池底標高-1.5m，平面尺寸6.5m×5.m。

    （二）設備選型

　　1、格柵

　　選取用16目不銹鋼絲網，面積6M2。

　　2、行車式刮泥機

　　選用跨度為3.6m鋼制行車式刮泥機 1臺

　　3、溶氣泵

　　選用Q=45M3/h H=34m N=7.5KW

　　IS80-65-160型清水泵 2臺1開1備

　　4、空壓機

　　選用Q=0.17M3/min P=0.7MPa N=1.5KW 移動式空壓機 1臺

　　5、加藥裝置

　　選用V=1000L帶攪拌、加藥泵加藥裝置 2套

　　6、氣浮池

　　選用處理水量Q=150M3/h 外型尺寸13Lm×3.6Bm

　　鋼制氣浮池 1臺

　　7、溶氣水罐

　　選用Φ1200mm H=3800mm

　　內裝填料鋼制溶氣水罐 1臺

　　8、提升泵

　　選用Q=150M3/h H=10m N=7.5KW

　　IS125-100-200型離心泵 2臺1開1備

　　9、外排泵

　　選用Q=150M3/h H=20m N=18.5KW

　　IS150-125-250型離心泵 2臺1開1備

    五、總面積設計

　　1、廢水處理區平面布置

　　廢水處理構筑物盡做到連體設計，各功能物分布條塊清晰，四周道路暢通，各構筑物間距合理。

　　2、站區道路及管道布置

　　站內所有工藝管道及廢水管道根據標高、分明和暗管鋪設，可以鋪設暗管的盡量鋪設暗管，按美觀、實用、節約的原則布置，站區道路不混凝土路面。

　　3、綠化

　　站內道兩側設綠化帶，可按氣候和植物適應條件種植常綠喬木。構筑物四周種植草坪與花卉，以美化污水站區。

　　4、人員編制

　　廢水處理站人員定為4人。

    六、建設與結構設計

  　1、建筑設計

　�。�1）砌體結構設計規范GBJ3-88。

　　（2）建筑地基基礎設計按規范GBJ7-89。

　�。�3）混凝土結構設計按規范GBJ10-89。

　　根據廢水站的工藝要求，站內建構筑物分廢水處理構筑物、污泥處理構筑物、輔助生產建筑物部分。

　  2.結構設計

　　廢水處理用的構筑物中，本設計采用鋼筋砼結構形式，底板及池體采用C20鋼筋砼，池體作抗?jié)B處理。各構筑物中設多道構造柱、梁，以增強池體的強度，降低工程造價。本設地承載力按100kpa，地下水位0.5M考慮。

　  3、建筑材料和施工條件

　　本地的磚、水泥、砂均可按要求標號供應，滿足一般要求即可。施工中，特別是在搗澆底板時應采用井底排水法施工。

    七、電所設計

    1、廢水處理站所需電氣設備如下表

    2、配電

    從變電所用埋地電纜引電至污水站低壓柜，進線重復接地，設備上電機采用二地控制。

    八、投資估算

　�。ㄒ唬┩两� 　

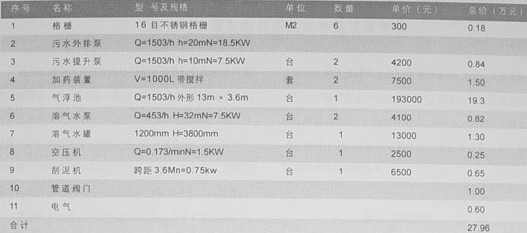

  �。ǘ�） 設備 　

　　（三） 其它

　　1、設計費 　　　0.8萬元

　　2、安裝費 　　　0.5萬元

　　3、調試費 　　　0.3萬元

　　4、運費　　　　 0.1萬元

　　5、不可預見費 　0.6萬元

　　小計　　　　　　2.5萬元

　　（四）、工程總投資23.15+27.96+2.5=53.61萬元，其中設備投資27.96萬元。

    九、主要經濟技術指標

    （一）運行費用估算

　　（1）電費：?jiǎn)魏?.20度/M3水，電價0.7元/度 0.14元/M3污水

　�。�2）藥費：?jiǎn)魏腁：0.10㎏/M3水 藥價1.8元/

　　0.19元/M3污水

　　B:0.06㎏/M3水 藥價0.9元/0.045元/M3污水

　　（3）人工費：定員4人，月工資700元/人

　　0.03元/M3污水

　　（4）維修費：每年6000元計 0.005元/M3污水

　　小計 0.419元/M3污水

　　每處理1噸廢水約需運行費用0.419元。

    （二）主要經濟技術指標

　　1、日處理水量：3000M3

　　2、廢水站占地面積：500M2

　　3、廢水站裝機容量：35.65KW

　　4、廢水回用成本：0.419元/M3水

　　5、勞動定員：4人

　　6、噸水投資：178.7元

　　7、總投資：53.61萬元
