【集萃網(wǎng)觀察】1 引言 據(jù)中國(guó)服裝協(xié)會(huì)調(diào)查,2001年中國(guó)服裝出口總量為124.9億件,服裝及衣著附件出口總金額為366.56億美元。服裝及衣著附件出口總金額,占中國(guó)出口貿(mào)易總額的13.8%,占全球服裝出口貿(mào)易總額的1/6[1]。由此可見(jiàn),中國(guó)成為世界上最大的紡織品服裝生產(chǎn)國(guó)和輸出國(guó),隨著中國(guó)紡織服裝出口量的高速增長(zhǎng),對(duì)其配套的上游產(chǎn)業(yè)-服裝輔料行業(yè)提出新的挑戰(zhàn)和機(jī)遇,迫使其跟隨服裝業(yè)的發(fā)展,而不斷調(diào)整其發(fā)展的步伐。近幾年,國(guó)內(nèi)多家服裝輔料企業(yè)開(kāi)始對(duì)傳統(tǒng)的面料整理技術(shù)進(jìn)行改進(jìn),特別是對(duì)熱溶膠整理技術(shù),進(jìn)行技術(shù)革新,從有底粉漿整理,改為無(wú)底粉漿整理,該技術(shù)的實(shí)施不僅降低了企業(yè)生產(chǎn)成本,而且提高了產(chǎn)品的質(zhì)量,為企業(yè)帶來(lái)了較大的經(jīng)濟(jì)效益。 該技術(shù)首先是由在中國(guó)注冊(cè)的一家日資企業(yè),引進(jìn)其國(guó)內(nèi)先進(jìn)技術(shù)和設(shè)備,對(duì)熱熔膠整理技術(shù)進(jìn)行創(chuàng)新,該技術(shù)的關(guān)鍵要素之一是粘合劑,該粘合劑是由日本進(jìn)口而來(lái),國(guó)內(nèi)尚無(wú)這方面報(bào)道,為此我們通過(guò)調(diào)研分析,決定采用互穿聚合物網(wǎng)絡(luò)(IPN)技術(shù)來(lái)合成此類(lèi)粘合劑,以滿足國(guó)內(nèi)眾多服裝輔料企業(yè)對(duì)此類(lèi)產(chǎn)品需求。 互穿聚合物網(wǎng)絡(luò)(lnterpenetrating Polymer Network,簡(jiǎn)稱(chēng)IPN)是兩種共混的聚合物分子相互貫穿并以化學(xué)鍵的方式各自交聯(lián)而形成的網(wǎng)絡(luò)結(jié)構(gòu)[2];ゴ┚酆衔锞W(wǎng)絡(luò)一詞是由Millar于1960年第一次提出,但對(duì)具有IPN結(jié)構(gòu)的材料的研究可以追溯到19世紀(jì)Good year進(jìn)行的橡膠的硫化或交聯(lián)。進(jìn)入20世紀(jì)后,一些科技工作者在IPN方面做了一些工作,但真正IPN進(jìn)行深入的研究始于Millar。60年代初,他制成了聚苯乙烯/聚苯乙烯(PS/PS)的lPN離子交換樹(shù)脂材料。繼Millar之后,越來(lái)越多的工作者在IPN的研究及應(yīng)用方面做了大量的工作,IPN被廣泛應(yīng)用作抗沖擊材料,離子交換樹(shù)脂,噪音阻尼材料,熱塑性彈性體和其他材料。目前,在我們國(guó)內(nèi),IPN已在化工系統(tǒng)被使用,在印染界黃福茂、蔡明洲等學(xué)者已對(duì)此發(fā)表了各自研究結(jié)果[3][4]。
2 實(shí)驗(yàn) 2·1 主要原料: 丙烯酸甲酯(工業(yè)級(jí))、丙烯酸丁酯(工業(yè)級(jí))、甲基丙烯酸甲酯(工業(yè)級(jí))、丙烯腈(工業(yè)級(jí))、反應(yīng)性有機(jī)硅單體(工業(yè)級(jí))、交聯(lián)劑GAO1(自制)、乳化劑十二烷基硫酸鈉、平平加0-15、功能性和反應(yīng)性乳化劑(自制)、過(guò)硫酸銨(分析純)、增稠劑PTF、聚酯(工業(yè)級(jí))、聚酰胺(工業(yè)級(jí)) 2·2 合成實(shí)驗(yàn) 將部分單體和交聯(lián)劑GAOl用乳化劑乳化成單體Ⅰ備用;將另一部分單體和交聯(lián)劑GAOl及反應(yīng)性有機(jī)硅單體用乳化劑乳化成單體Ⅱ備用。在反應(yīng)釜中加入一定量的水,在氮?dú)獗Wo(hù)下升溫至5O℃,加入10%預(yù)乳化單體Ⅰ,升溫至70℃加入部分引發(fā)劑,至80℃,開(kāi)始滴加單體Ⅰ和引發(fā)劑,滴加完畢后,再反應(yīng)1小時(shí),然后滴加單體Ⅱ和引發(fā)劑。滴加完畢后,再反應(yīng)1.5小時(shí),升溫至90℃再反應(yīng)半小時(shí),停止反應(yīng),冷卻至40℃出料,所得乳液實(shí)測(cè)含固量為45%。
3 結(jié)果和討論 3·1 粘合劑的物理性能

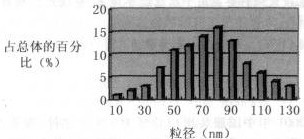

3·1·1 粘合劑的粒經(jīng)分布 采用功能性和反應(yīng)性乳化劑,以及IPN技術(shù)合成的粘合劑平均粒經(jīng)在9Onm以下,分布均勻,圖1為L(zhǎng)S13320激光粒度儀測(cè)出的乳液中粒子直徑分布圖。其中交聯(lián)劑GAOl用量為單體總量的1%。
3·1·2 粘合劑的成膜性
將合成實(shí)驗(yàn)所得乳液分別在室溫和80℃干燥,均可制成無(wú)色透明膜,其膜伸長(zhǎng)率可達(dá)500%。
3·1·3 粘合劑的穩(wěn)定性
將試驗(yàn)所得乳液稀釋至含量為10%,在離心機(jī)上以3000RPM的速度離心分離半小時(shí),未發(fā)現(xiàn)絮狀物。這說(shuō)明該粘合劑具有良好的穩(wěn)定性,這可能與使用反應(yīng)性和功能性乳化劑有關(guān),因?yàn)樵擃?lèi)乳化劑直接參與了化學(xué)反應(yīng),乳化劑分子直接連接在高聚物主鏈或支鏈上。
3·2 乳化劑對(duì)剝離強(qiáng)力影響

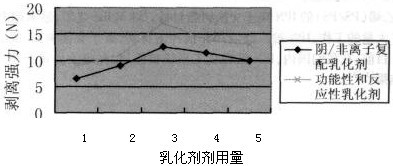

在乳液聚合體系中,一般情況下,乳化劑不直接參加化學(xué)反應(yīng),但它是最重要的組份之一,乳化劑的種類(lèi)和濃度將直接影響引發(fā)速率及鏈增長(zhǎng)速率。它也會(huì)影響決定聚合物性能的聚合物的分子量及分子量分布,以及影響與乳液性質(zhì)有關(guān)的乳膠粒濃度,乳膠粒的尺寸及尺寸分布等重要指標(biāo)。因此乳化劑的選擇在乳液聚合中起到舉足輕重的作用。我們采用的乳化劑是功能性和反應(yīng)性乳化劑,為此我們也對(duì)這類(lèi)乳化劑和常規(guī)使用陰/非離子復(fù)配乳化劑進(jìn)行對(duì)比試驗(yàn),試驗(yàn)結(jié)果見(jiàn)圖2
由圖可見(jiàn),剝離強(qiáng)力隨著乳化劑用量增加而增加,但是乳化劑用量達(dá)到單體總量3%以后,隨著乳化劑增加反而減小。同時(shí)可以看到,采用功能性和反應(yīng)性乳化劑,在乳化劑用量相同情況下,其剝離強(qiáng)力要明顯高于常規(guī)小分子乳化劑。這是因?yàn)樾》肿尤榛瘎┰诟邷乇汉鏁r(shí),容易發(fā)生遷移,而功能性和反應(yīng)性乳化劑不易發(fā)生此類(lèi)現(xiàn)象。
3·3 引發(fā)劑用量對(duì)高聚物轉(zhuǎn)化率的影響
引發(fā)劑是乳液聚合配方中最重要的組份之一,引發(fā)劑的種類(lèi)和用量會(huì)直接影響產(chǎn)品的產(chǎn)量和質(zhì)量,并影響聚合反應(yīng)速率。本實(shí)驗(yàn)采用的引發(fā)劑為過(guò)硫酸銨,由于影響聚合反應(yīng)速率的因素眾多,為此我們決定在相同條件(溫度、時(shí)間、乳化劑)改變引發(fā)劑用量進(jìn)行試驗(yàn)。

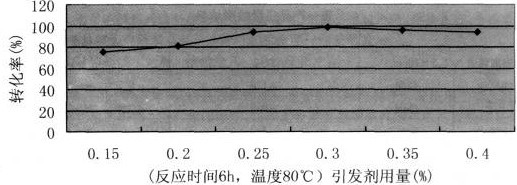

結(jié)果見(jiàn)圖3:
由圖3可見(jiàn)隨著引發(fā)劑用量增加,轉(zhuǎn)化率隨之增加,當(dāng)引發(fā)劑用量到達(dá)0.3%時(shí),轉(zhuǎn)化率為最大,隨后又減少。同時(shí),在實(shí)驗(yàn)中發(fā)現(xiàn)當(dāng)引發(fā)劑用量太大時(shí)有少量凝聚物產(chǎn)生。
3·4 交聯(lián)劑用量對(duì)剝離強(qiáng)力的影響
交聯(lián)劑用量對(duì)整理后織物剝離強(qiáng)力影響結(jié)果如圖4
4 工廠應(yīng)用試驗(yàn)
4·1 工藝流程
制漿→刮漿→噴撒熱熔膠→烘干→焙烘(170℃,40-60s) →成品(經(jīng)編襯緯40×75,40×100)
4·2·制漿處方:
NC-203粘合劑 50-60
水 50-40
增稠劑 1.8-2.0
100(公斤)
4·3 產(chǎn)品性能指標(biāo)檢測(cè)
測(cè)試標(biāo)準(zhǔn):FZ/T01805-2000熱熔粘合襯布剝離強(qiáng)力的測(cè)定;
GB-1140101-89熱熔粘合襯布干洗后外觀及尺寸變化的測(cè)定;
GB-1140201-89熱熔粘合襯布水洗后外觀及尺寸變化的測(cè)定。
(經(jīng)編襯緯40×75)產(chǎn)品質(zhì)量指標(biāo)檢測(cè)結(jié)果如表一

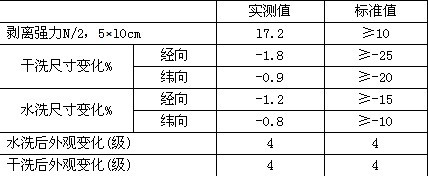

表一 產(chǎn)品質(zhì)量檢測(cè)結(jié)果
從表一可見(jiàn),產(chǎn)品各項(xiàng)性能指標(biāo)的實(shí)測(cè)數(shù)據(jù)要高于標(biāo)準(zhǔn)值,特別是剝離強(qiáng)力,要遠(yuǎn)遠(yuǎn)高于標(biāo)準(zhǔn)值。這也為該產(chǎn)品的推廣應(yīng)用提供了有力保障,目前該產(chǎn)品已被多家服裝輔料企業(yè)所使用,最終產(chǎn)品直接出口歐洲和美國(guó),取得了良好的社會(huì)效益和經(jīng)濟(jì)效益。
5 結(jié)論
1、我們采用IPN技術(shù)合成了一種新型粘合劑。
2、采用功能和反應(yīng)乳化劑合成的乳液比采用常規(guī)小分子乳化劑合成的乳液具有更好的粘接力,體現(xiàn)在織物整理后,具有更好的剝離強(qiáng)力。
3、交聯(lián)劑的使用有利于提高剝離強(qiáng)力,其最佳用量為單體總量的1%。
4、產(chǎn)品巳被多家服裝輔料企業(yè)使用,效果良好,最終產(chǎn)品直接出口歐洲和美國(guó)。
參考文獻(xiàn)
l.中國(guó)印染協(xié)會(huì)信息2003.1(9)
2.施良和 胡漢杰,高分子科學(xué)的今天與明天,化學(xué)工業(yè)出版社,1994
3.黃茂福,聚氨酯/聚丙烯酸酯互穿網(wǎng)絡(luò)涂料印花粘合劑的制備與應(yīng)用,2004國(guó)際涂料應(yīng)用和特種印花學(xué)術(shù)交流會(huì);17-23
4.蔡明訓(xùn) 吳春明 顧東民,IPN結(jié)構(gòu)在合成涂料印花粘合劑中應(yīng)用初探,2004 國(guó)際涂料應(yīng)用和特種印花學(xué)術(shù)交流會(huì);24-29
來(lái)源: 印染在線 作者:朱文均 吳春明
