    4運動控制器功能介紹：

    4.1運動控制器簡介

    EASY系列運動控制器是科威公司自主開發生產的高品質、多功能的嵌入式PLC之一。內涵先進的控制算法和PLC的強大功能，編程軟件兼容三菱FX2N編程環境，用戶根據工藝要求可用梯形圖語言編程，靈活運用它的功能來達到控制的目的；能與多家人機界面連接，如臺達、HITECH、EVIEW等；支持CANBUS、RS232/485網絡結構；實時性好，適用于高溫、高濕、強電磁干擾環境。

    4.2運動控制器功能

    ●1路差分485高速脈沖輸入,最高頻率達100KHZ；

    ●1路高速脈沖輸出，脈沖數能夠記錄、暫停記錄、清零。脈沖頻率可由電子齒輪調節，電子齒輪比范圍是4.000～9.999，該路脈沖可通過按鍵加或減脈沖；

    ●2路低速脈沖輸出，最高頻率是2KHZ，每次輸出脈沖數最多是255個；

    ●5路DI開關量輸入（X1～X5）；

    ●6路DO開關量輸出（Y10～Y15），5路集電極開路輸出（Y1～Y5），1路差分485電平輸出（Y0）；

    ●1路DA模擬量輸出，0～10V；

    ●外置1個操作面板盒，擴展了8路DI。

    4.3運動控制器特殊功能參數介紹

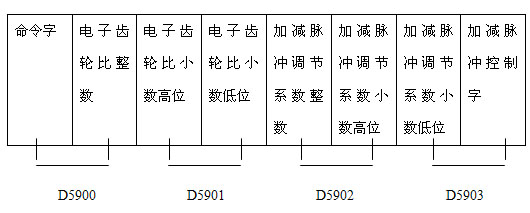

    特殊功能參數占用PLC資源 D5900～D5999

    1、D5900高8位賦0；

    2、若電子齒輪比為5.125，則D5900低8位賦5，結果125＊65536/1000賦給D5901

    3、若電子齒輪比為5.125，則加脈沖調節系數是5.125-5.125＊8/1000），D5902、D5903高位賦值與2類似減脈沖調節系數是5.125+5.125＊8/1000），D5902、D5903高位賦值與2類似

    4、D5903低8位賦值8＊n,表示每次加或減n個脈沖，為0表示不加減脈沖

提示：對D5902、D5903賦值時需用脈沖指令！

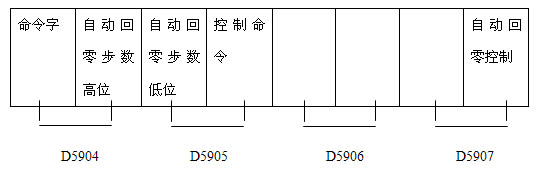

    1、D5904高8位賦1；

    2、D5905： d0—啟動、d1—跟蹤信號，表示IN+—IN-有脈沖輸入、d2—點動運行，若d0和d1都為0，當d2為1時，脈沖輸出3以HZ輸出脈沖、d3—對記錄的脈沖輸出3清零、d4—對脈沖輸出3暫停記錄、d5—運動控制器以HZ自發脈沖，當d0=1且d1=0時，對d5操作有效。

    3、5907：d0為1時表示自動回零

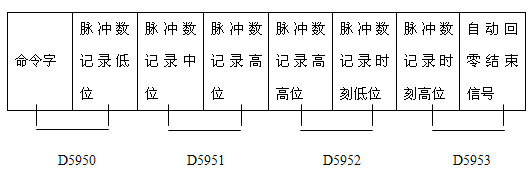

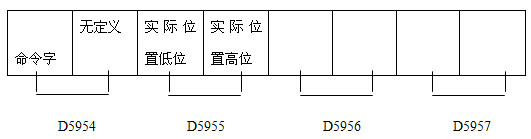

    1、脈沖數用雙字記錄，最大值是H7FFFFFFF（2147483647）

    2、D5953：d0位表示自動回零結束信號（1有效）

    當加或減n個脈沖，實際位置也加或減n

    1、D5800：模擬量輸出單元（0～4096，對應0V～10V）

    2、D5801：第1路電機脈沖計數單元

    3、D5802：第2路電機脈沖計數單元

    4、D5803：控制開關對應單元，d15～d8無定義，d7為第1路電機啟停位，d6為第2路電機啟停位

    5、D5804：第1.2路脈沖頻率，如要求輸出頻率為1KHZ，則將65535-1000000/1000=64535賦給D5804

    6、D5805：第1.2路輸出脈沖當量，即啟動一次輸出的脈沖數5圓網印花機控制的實現：

    5.1同步控制

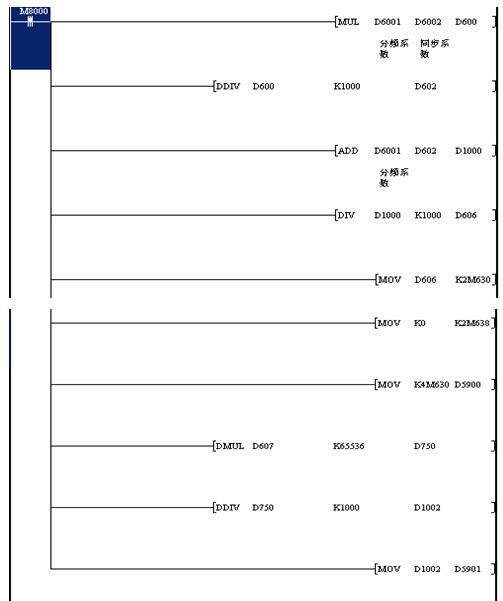

    編碼器檢測主電機轉速送到運動控制器處理，輸出頻率可調的脈沖來控制網頭分電機轉速，修改比例系數即可調節網頭分電機轉速，從而實現導帶與網的同步。用戶用梯形圖語言編程就能實現，程序如下：

    5.2自動對花控制

    早期的圓網印花機分電機傳動現場總線控制系統，自動對花需要在每套網上裝接近開關來實現，而且接近開關長期受到漿料的腐蝕和導帶的摩擦很容易損壞，更換極其不便，若造成線路短路還會燒壞驅動模塊。運動控制器實現自動對花就方便多了，不再需要安裝接近開關，只要編寫梯形圖程序?qū)⒂|摸屏上輸入的步數送到D5904和D5905中，將自動回零控制字D5907置1，電機就會自動地準確定位。

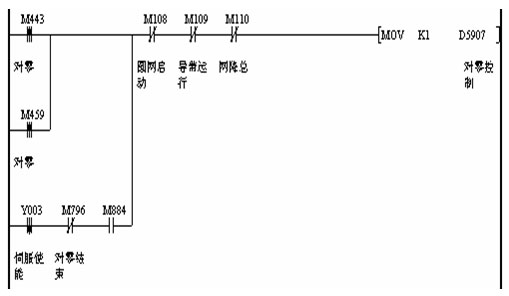

    例如：

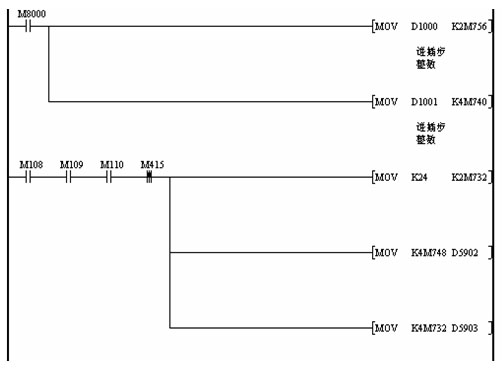

    5.3插步控制

    早期的圓網印花機分電機傳動現場總線控制系統，根據花型精度要求，用戶要修改插步步數讓插步慢點或快點，在現場是很難完成的，更別提用戶自己來實現了。而對運動控制器來說就非常簡單，只需對D5902、D5903進行賦值。改變其大小，就能控制插步快慢。

    例如：

    5.4顯示控制

    早期的圓網印花機分電機傳動現場總線控制系統，狀態信息通過CANBUS通信顯示在上位機上，為了將主傳動的運行工作狀態送到上位機顯示，需另設計與主傳動對接的一個控制電路,通過帶CANBUS通信的IO模塊采集現場信號再送到上位機。若臨時要求加一個狀態顯示，工作量就非常大，而且現場調試人員也無法完成。運動控制器自帶開關量輸入輸出口，采集信號通過應用梯形圖語言編程，人機界面讀取其狀態，即可顯示給用戶。

    例如：在人機界面上顯示主傳動風機運行狀態和故障及采集導帶、支撐輥運行狀態送到D200中。

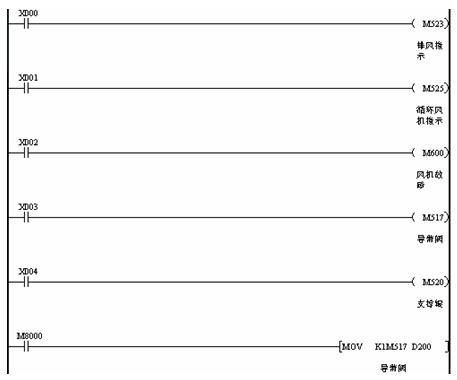

    梯形圖程序：

    觸摸屏顯示：

    6、實例：

    用運動控制器搭建的圓網印花機控制系統，已有50多套在用，用戶反映良好。下面介紹在南通舒雅床上用品公司使用的一套系統。

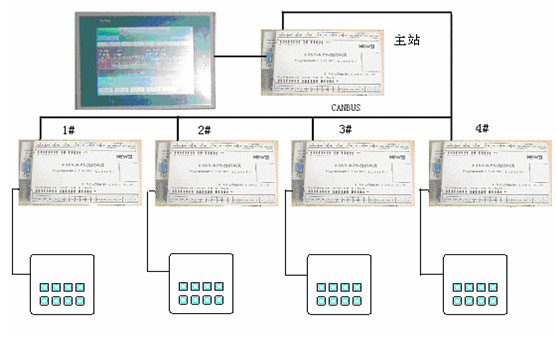

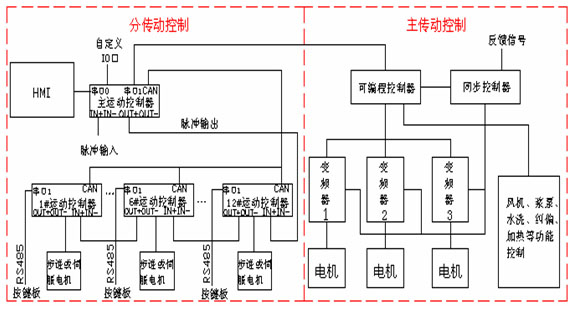

    6.1系統圖：

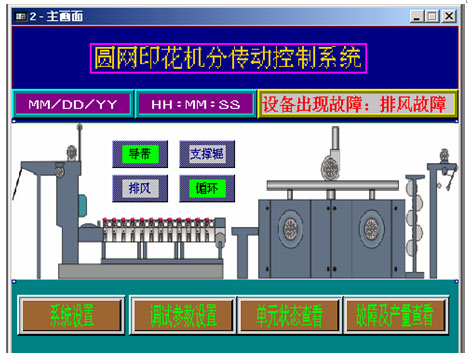

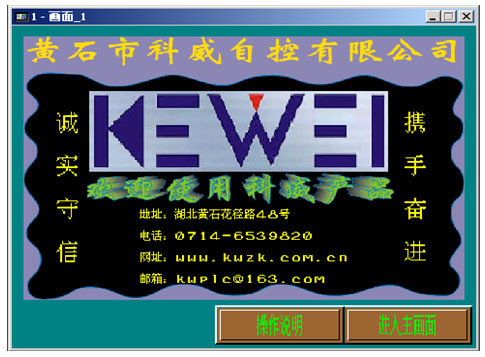

    6.2觸摸屏顯示：

    7結束語：
