【集萃網(wǎng)觀察】科技項目 M型真絲綢印花糊料”，由浙江絲綢工學(xué)院研制成功。經(jīng)上海絲綢科學(xué)研究所考核測試，中外合資杭信絲綢印染公司、紹興興諾絲綢印花有限公司等近1O家印花廠6O多噸糊料的應(yīng)用，一致反映M 型絲綢印花糊料綜合性能優(yōu)于進口PA-40糊料，成本低，印花質(zhì)量上乘，符合絲綢印花出口要求。
1 測試結(jié)果與分析
1．1 理化性能
1，DPFF;2．SPG;3．M;4．PA-40;5．SP-30
圖1 原糊濃度與粘度相關(guān)曲線

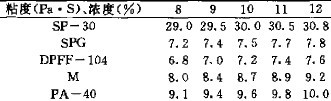

表1 原糊濃度與粘度相關(guān)性比較
從表1可知，當(dāng)粘度為8～12Pa·S時，粘度分別為：104(6．8%～7．6%) 1，2 原糊穩(wěn)定性
將含有防腐劑M 等五種糊料在5月下旬室溫20℃放置24h后，將糊料恒溫至25±l℃測定粘度，分別以第一天所測粘度值為基準算出粘度變化率評定原糊穩(wěn)定性，列于表2

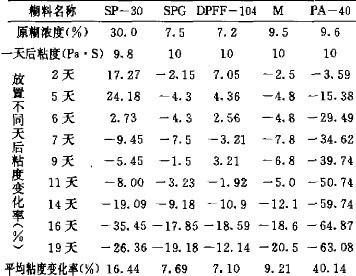

表2 不同原糊的穩(wěn)定性比較 由表2可知，一周后粘度變化率分別為104(3．2l↓) 原糊穩(wěn)定性是印花糊料重要技術(shù)指標，原糊成糊后由于霉菌作用，使原糊高聚物發(fā)生生物降解，而失去原糊結(jié)構(gòu)和性能，以至不能用作印花糊料。為抑制霉菌作用而適量使用防腐劑是保證原糊穩(wěn)定性的有效辦法。在允許劑量條件下M 等五種原糊穩(wěn)定性附合考核指標并優(yōu)于進口糊料PA-40。
1．3 相容性
相容性是衡量原糊與染料、助劑能否相互配伍的一項指標，它與印制效果關(guān)系極為密切。

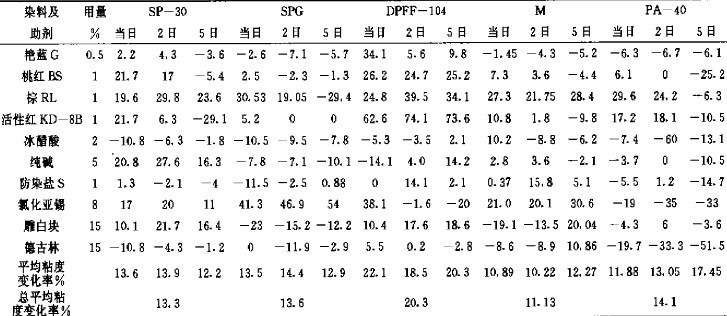

表3 空白糊添加染料及助劑前后的轱度變化比較 注：空白糊—— 原糊加水25%置測溫度18±1℃
表3表明，五種糊料添加十種染化料后總平均粘度變化率為104>PA-40>SPG~SP-30>M。說明M糊料與染化料相容性較佳，糊料與染化料相容性主要受兩方面作用：(1)染化料加入糊體后，能奪取原糊層狀結(jié)構(gòu)中的水份，使糊體層狀結(jié)構(gòu)破壞，水分子游離，糊體凝集。SnCl2容易發(fā)生此現(xiàn)象。
(2)染化料奪取了糊料大分子以氫鍵與水分子結(jié)合的結(jié)合水，使大分子發(fā)生降解。兩者都會使原糊粘度發(fā)生變化，可見M 型糊料與染化料不易發(fā)生此作用。
1．4 流動性、抱水性、透網(wǎng)性及染料轉(zhuǎn)移率測試結(jié)果如表4

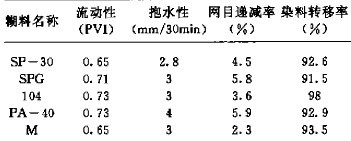

表4 流動性、抱水性、透網(wǎng)性及染料轉(zhuǎn)移率 表4表明：(1)M糊料PVI值與試驗糊料接近，屬假塑性流體，流動性優(yōu)良；(2)M 糊料抱水值優(yōu)于進口糊料PA-40，適于冷臺板印制精細花紋；(3)M型糊料網(wǎng)目遞減率僅2．3%，大大優(yōu)于進口糊料，適于篩網(wǎng)印花；(4)M 型糊料染料轉(zhuǎn)移率大于PA-40，其表面得色量高。
2 印制效果

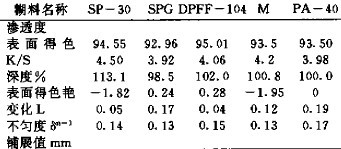

表5 印制效果比較 表5表明：(1)M 糊料滲透度高于國家暫行規(guī)定不低于80%的指標要求；(2)表面得色艷度高于PA-40；(3)塊面得色不勻度符合國家暫行規(guī)定不高于0．2指標要求；(4)印紋鋪展值不高于0．15mm，低于PA-40。
3 結(jié)論
3．1 M 型絲綢印花糊料冷水溶脹性強、成糊率高、制糊簡便、脫糊方便，流動性、刮印性、相容性、穩(wěn)定性好，無拉漿和塞網(wǎng)，適用于真絲綢的手工臺板及機印、直印或拔染印花工藝要求。
3．2 用該糊料印制的真絲綢，得色量高、色澤鮮艷、綢面均勻、輪廓清晰、滲透性強、無滲化現(xiàn)象。
3．3 產(chǎn)品含固率9%～1O%，低于PA-40、cS-16，售價低于PA-4O，有很好的經(jīng)濟和社會效益。 來源:印染在線 作者：紀佩珍,胡祝慶,陳維國
手機版印花網(wǎng)
微信號：yinhuashijie
