2.1.3差示掃描量熱分析（DSC）
影響核殼型聚合物玻璃化轉(zhuǎn)變溫度的因素十分復(fù)雜，其中決定因素是核殼組分均聚物的相容性。核殼型有機(jī)硅改性丙烯酸酯乳液的DSC分析結(jié)果如圖2所示。
圖2核殼型有機(jī)硅改性丙烯酸酯乳液的DSC曲線
圖2顯示，羥基硅油改性丙烯酸酯只有一個(gè)玻璃化轉(zhuǎn)變溫度（-21℃），原因可能是核層與殼層的相容性較好；另外，殼層的厚度相對于核層較薄，所以對吸熱效應(yīng)不明顯，因而在圖中未顯示。
2.1.4 TEM分析
為了考察羥基硅油改性丙烯酸酯核殼聚合物的結(jié)構(gòu)形態(tài)，對其進(jìn)行了TEM分析，結(jié)果如圖3所示。
圖3種子乳液（a）和核殼乳液（b）的電鏡照片
從圖3（b）中可以看出，乳液有比較明顯的核殼結(jié)構(gòu)。在聚合反應(yīng)中，先形成核層部分（即種子），殼層單體緩慢滴加進(jìn)種子乳液體系后，形成新聚合中心的數(shù)目有限，體系仍然與核層發(fā)生反應(yīng)，進(jìn)行第二次聚合，形成具有核殼結(jié)構(gòu)的乳液。
2.1.5聚合物的粒徑及其粒徑分布
乳液粒徑及其分布對于乳液的穩(wěn)定性十分重要。種子乳液和核殼乳液的粒徑分布的測定結(jié)果見圖4。

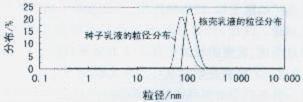

圖4種子乳液（實(shí)線）和核殼乳液（虛線）的粒徑分布
圖4的粒徑分析顯示，種子乳液和核殼乳液的平均粒徑分別為96.29 nm和137.7 nm，且粒徑分布指數(shù)PDI分別為0.076和0.027，說明乳液的粒徑分布比較均勻，這對于乳液的穩(wěn)定十分有利。
2.2乳液的應(yīng)用性能
2.2.1 有機(jī)硅用量對乳液及印花織物性能的影響
有機(jī)硅含量對乳液及印花織物性能的影響如表2所示。

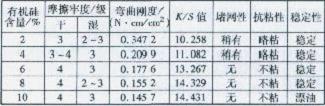

表2有機(jī)硅含量對乳液及印花織物性能的影晌
從表2可以看出，有機(jī)硅用量超過一定比例后，會(huì)使乳液不穩(wěn)定，產(chǎn)生漂油現(xiàn)象。有機(jī)硅含量增加，改善了織物手感，提高了干摩擦牢度和K/S值。因?yàn)榫酃柩跬闉橐着で穆菪沃辨溄Y(jié)構(gòu)，可繞主鏈自由旋轉(zhuǎn)，故主鏈?zhǔn)秩犴�；另外，在焙烘時(shí)，羥基硅油中的羥基可與纖維中的羧基相互作用，形成牢固的吸附和取向，從而降低纖維間的摩擦系數(shù)，使手感非常柔軟、滑爽，且具有良好的抗粘性。綜合考慮，羥基硅油的用量在6%時(shí)效果最好。
2.2.2核殼比對乳液及印花織物性能的影響
核殼比對乳液及印花織物性能的影響見表3。

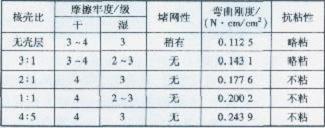

表3核殼比對乳液及印花織物性能的影響
從表3看出，殼層的引入，提高了印花織物的干摩擦牢度，同時(shí)可減緩乳液在篩網(wǎng)上過早成膜，從而有效解決印制過程中的堵網(wǎng)問題；另一方面，當(dāng)乳液在較高溫度下成膜時(shí)，殼層部分軟化并破裂，黏合劑主體流出，并在織物形成連續(xù)膜，而較硬的外殼在膜表面形成不連續(xù)的覆蓋層，起防粘作用，因此改善了堵網(wǎng)性能和抗粘性。但是，殼層厚度增加會(huì)導(dǎo)致織物手感變硬。綜合考慮，乳液的核殼比在2：1時(shí)效果較好。
2.2.3不同黏合劑的應(yīng)用性能比較
將核殼型有機(jī)硅改性丙烯酸酯乳液黏合劑與純丙烯酸酯、硅丙共聚乳液黏合劑在各自最佳條件下印花，進(jìn)行性能比較，結(jié)果如表4所示。

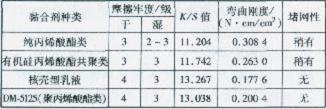

表4不同黏合劑的應(yīng)用性能比較
由表4可以看出，經(jīng)核殼型黏合劑印制的織物，摩擦牢度優(yōu)于其它產(chǎn)品整理后的織物，且印花織物K/S值最高，表觀得色量最深；彎曲剛度值最小，即手感最柔軟；同時(shí)在印制過程中沒有堵網(wǎng)問題。由此可見，合成的核殼型有機(jī)硅改性丙烯酸酯乳液是理想的涂料印花黏合劑。
3 結(jié)論
�。�1）以有機(jī)硅為改性劑，通過種子乳液聚合法合成了具有核殼結(jié)構(gòu)的黏合劑乳液。適宜的聚合條件為：乳化劑用量5%、引發(fā)劑用量0.6%、聚合溫度75~85℃，且當(dāng)有機(jī)硅用量為6%，核殼比為2：1時(shí)，得到的黏合劑乳液粒徑分布窄，乳液穩(wěn)定。
�。�2）mR譜圖顯示，制備的核殼型乳液中，有機(jī)硅與丙烯酸酯發(fā)生了共價(jià)鍵結(jié)合，形成了si-o-c鍵；DSC測試表明，其只有一個(gè)玻璃化轉(zhuǎn)變溫度（-2l℃）；TEM照片顯示其具有明顯的核殼結(jié)構(gòu)。
（3）核殼型有機(jī)硅改性丙烯酸酯黏合劑與純丙烯酸酯類和硅丙共聚類黏合劑相比，干摩擦牢度提高1級(jí)，且有效解決了堵網(wǎng)問題，與同類產(chǎn)品相比，表觀得色量更深、手感更柔軟。
來源：印染在線
手機(jī)版印花網(wǎng)
微信號(hào)：yinhuashijie
