五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

　　2.3 引發(fā)劑

　　在引發(fā)劑用量為單體總量的0.2%一0.8%時，丙烯酸醋乳液膠粘劑的粘結(jié)性能與引發(fā)劑用量的關(guān)系如圖4所示。

　　由圖4 可見，引發(fā)劑用量太少或太多均會降低膠粘劑的粘結(jié)性能。引發(fā)劑用量太大時，聚合物分子量小，抗外力作用差，初粘力較低，使得膠結(jié)后剝離強度小；而當(dāng)引發(fā)劑用量太少時，聚合物分子量太大，共聚物與被粘物表面作用力小，影響膠結(jié)時的持粘力，亦會降低剝離強度。同樣，隨著引發(fā)劑用量的增加，聚合物分子量降低，導(dǎo)致其內(nèi)聚力降低，從而持粘力降低。

　　2.4 分子量調(diào)節(jié)劑

　　丙烯酸醋乳液聚合物的分子量直接影響聚合物的膠粘性能。因此，丙烯酸醋乳液聚合時常加人分子量調(diào)節(jié)劑來調(diào)節(jié)所需的應(yīng)用性能。減小分子量，有利于聚合物在粘物表面的流動和潤濕，提高界面粘合力和初粘性能；增大分子量，則可提高聚合物的內(nèi)聚力，使其具有較高的剪切強度和持粘力。因此，分子量必須保持在一定范圍內(nèi)，并具有合適的分布，才能使臺板膠在印花工藝中的膠粘性能達到較好的平衡。

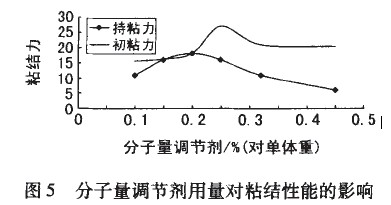

　　由圖 5 知 ，分子量調(diào)節(jié)劑用量為單體用量的0.2%時，初粘力T、持粘力C都達到一個較佳的平衡值。

　　2.5 臺板膠的理化性能

　　加人適量的單體，2.5%的乳化劑，0.5%的引發(fā)劑和0.2%分子量調(diào)節(jié)劑，合成制得S1407臺板膠。測得的理化性能如下:

　　外觀乳白色水性乳液

　　pH 值： 7一9

　　粘度 （ 25 ℃） ：300一600m Pa·s

　　離子性：陰離子

　　游離單體： <1%
