五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

集萃印花網(wǎng)
您的位置:集萃印花網(wǎng)印花技術(shù)印后處理→詳細(xì)內(nèi)容
【字體: 】
薄型羊毛針織物的后整理及其服用性能研究
集萃印花網(wǎng)  2010-10-30 00:00:00
    【集萃網(wǎng)觀察】羊毛做為一種高檔的天然纖維原料之一,一直深為人們所喜愛(ài),從厚實(shí)的呢類(lèi)外衣到款式新穎的羊毛衫,羊毛織物正逐漸向輕薄方向發(fā)展。

  近年來(lái),國(guó)內(nèi)外市場(chǎng)對(duì)薄型羊毛面料的需求越來(lái)越大,采用低線(xiàn)密度精紡防縮羊毛紗線(xiàn)編織生產(chǎn)的針織羊毛產(chǎn)品,具有輕薄、時(shí)尚、高檔等優(yōu)良特性,是高品位人士春夏季服裝的理想選擇。

  但是羊毛織物存在易起毛起球、有刺癢感等不足之處,為此,選擇合理的羊毛針織物后整理工藝顯得非常重要。

  本文以羊毛針織物為研究對(duì)象,通過(guò)抗起毛起球和有機(jī)硅柔軟整理,對(duì)整理前后的織物服用性能進(jìn)行了研究,以此評(píng)價(jià)織物的整理工藝和效果。

  1 實(shí)驗(yàn)

  1.1 紗線(xiàn)原料

  20 tex純羊毛單股紗線(xiàn),由澳大利亞羊毛發(fā)展公司(AW1)提供,紗線(xiàn)經(jīng)防縮處理。紗線(xiàn)基本性能見(jiàn)表1。

  表1 紗線(xiàn)基本性能



  1.2 針織和坯布性能

  機(jī)型:SGE2401,機(jī)號(hào):22G,總織針數(shù):2 260針,筒徑:58.42 cm(23 in),最大成圈系統(tǒng)數(shù):90路。

  采用45路成圈系統(tǒng)編織緯平針羊毛針織物,毛坯織物的橫密:66縱行/5 cm,縱密:113橫列/ 5 cm,經(jīng)下機(jī)后測(cè)試織物面密度為153 g/m2。

  1.3 染色工藝

  實(shí)驗(yàn)儀器 RY一12000高溫染樣機(jī)(上海龍雲(yún)電子科技有限公司),SW一24A型耐洗色牢度試驗(yàn)機(jī)(南通宏大實(shí)驗(yàn)儀器有限公司)。

  染液配方:弱酸性藍(lán)1%(owf),平平加0 0.5%(owf,滲透劑JFC 0.5%(owf),pH值為4(60%醋酸調(diào)節(jié)),浴比1:30。

  染色工藝曲線(xiàn)見(jiàn)圖1。



  圖1 染色工藝曲線(xiàn)

  染色后經(jīng)皂洗色牢度測(cè)試為3~4級(jí)。

  1.4 后整理工藝

  1.4.1 整理劑

  抗起毛起球整理劑,由上海億華工業(yè)化學(xué)品有限公司提供,主要成分為一種低溫環(huán)保水性丙烯酸酯共聚乳液。有機(jī)硅柔軟整理劑由澳大利亞羊毛發(fā)展公司(AW1)提供。

  1.4.2 整理工藝方案

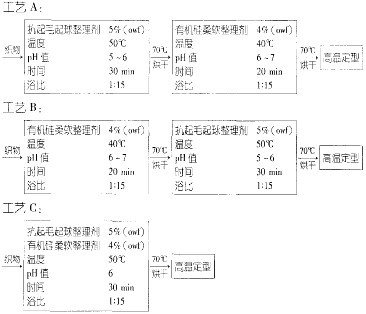

  先通過(guò)正交試驗(yàn)法得出兩種整理劑單獨(dú)整理時(shí)的最優(yōu)工藝參數(shù),結(jié)合最優(yōu)工藝參數(shù)設(shè)計(jì)了以下3條后整理路線(xiàn):



  1.5 織物服用性能的測(cè)試指標(biāo)和測(cè)試方法

  1.5.1 頂破強(qiáng)力

  將試樣剪成直徑為6 cm的圓片,用南通宏大HD026N電子織物強(qiáng)力儀測(cè)定。

  1.5.2 起毛起球性

  測(cè)試采用YG401C馬丁代爾儀,將起球后的織物與標(biāo)準(zhǔn)樣對(duì)比,確定試樣的起球程度,以級(jí)數(shù)評(píng)定。級(jí)數(shù)大,抗起毛起球性好。

  1.5.3 織物風(fēng)格

  利用KES—FB織物表面性能測(cè)定儀測(cè)試織物的表面摩擦性能,織物表面摩擦性測(cè)試是評(píng)定織物手感滑、糙、爽、糯程度的指標(biāo)。包括平均摩擦系數(shù)MIU、摩擦系數(shù)的平均差不均率MMD、表面粗糙度SMD。MIU、MMD和SMD小,織物手感光滑,在服用中有較滑爽的感覺(jué),反之有粗糙感。

  1.5.4 懸垂性

  利用XDD-1織物懸垂性測(cè)試儀,測(cè)試織物的懸垂系數(shù)?椢飸掖剐允欠从晨椢飸掖钩潭群蛻掖剐螒B(tài)的指標(biāo)。懸垂系數(shù)大,表示織物較為剛硬,織物懸垂性差。反之,懸垂系數(shù)小,織物較柔軟,織物具有較好的懸垂性。

  1.5.5 透濕性

  根據(jù)中國(guó)國(guó)家推薦國(guó)標(biāo)GB/T 12704—91織物透濕率測(cè)定方法,即透濕杯法,并參照美國(guó)ASTM-E-96-66和日本工業(yè)標(biāo)準(zhǔn)JISL1099—1985,自制了燒杯進(jìn)行測(cè)試。將一定體積的蒸餾水倒入直徑為8.6 cm的小燒杯中,稱(chēng)得其質(zhì)量為W0,然后在杯口放上整理前后的織物,用橡皮筋將織物與杯口扎緊,放入溫度為70℃的烘箱中,60 min后取出,再次稱(chēng)得小燒杯和水的質(zhì)量為W1,用單位時(shí)間單位面積透過(guò)的水汽表示透濕率,用R表示。透濕率越大,表示織物的透濕越好。

  R = 4G/△tS

  式中:R——透濕率,g/m2·h;

  G一一失水重,g;

  S—— 杯口面積,m ;

  △t——間隔時(shí)間,h。

  1.5.6 透氣性

  用YG461H全自動(dòng)透氣量?jī)x(寧波紡織儀器廠),測(cè)定在100 Pa壓力、孔徑6 條件下,單位時(shí)間內(nèi)通過(guò)織物的透氣量,數(shù)值越大說(shuō)明織物透氣性越好。

  2 測(cè)試結(jié)果分析與討論

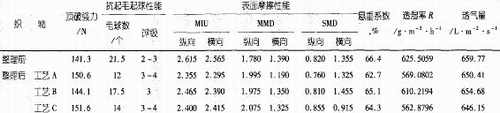

  整理前后薄型羊毛針織物的各項(xiàng)性能測(cè)試結(jié)果見(jiàn)表2。

  表2 織物性能



  2.1 整理前后織物強(qiáng)力變化

  從表2的測(cè)試結(jié)果來(lái)看,經(jīng)過(guò)整理后羊毛針織物的頂破強(qiáng)力均有提高,其中通過(guò)工藝A和c整理的羊毛針織物頂破強(qiáng)力提高較多?椢锝(jīng)過(guò)后整理,纖維表面形成了一層薄膜,纖維之間的結(jié)合力得到提高,使得紗線(xiàn)的強(qiáng)力增加,最終表現(xiàn)為羊毛針織物頂破強(qiáng)力增加。

  2.2 整理前后織物抗起毛起球性變化

  由測(cè)試結(jié)果可以看出,經(jīng)過(guò)3種工藝整理后羊毛針織物的抗起毛起球性能都得到一定改善,使羊毛針織物的抗起毛起球性提高一個(gè)等級(jí)。A和c工藝整理后織物經(jīng)過(guò)馬丁代爾儀測(cè)試,樣品上平均毛球數(shù)分別為12和14個(gè),參照毛型織物評(píng)判標(biāo)準(zhǔn)評(píng)為3—4級(jí)。而B(niǎo)工藝整理后羊毛針織物測(cè)試平均毛球數(shù)為17.5個(gè),評(píng)級(jí)為3級(jí)。整理前羊毛針織物測(cè)試平均毛球數(shù)為21.5,評(píng)級(jí)只有2~3級(jí)。經(jīng)整理后,抗起毛起球整理劑在纖維和紗線(xiàn)表面形成具有交聯(lián)結(jié)構(gòu)的聚合物,減少了織物在服用過(guò)程中因外界摩擦作用使得纖維頭端露出織物表面而形成毛球的可能,但工藝A和C比工藝B具有更好效果,可能是因?yàn)橄燃拥娇椢锉砻娴挠袡C(jī)硅柔軟劑影響了抗起毛起球與纖維和紗線(xiàn)之間的再結(jié)合,造成成膜作用不顯著。

  2.3 整理前后織物表面摩擦性能變化

  雖然織物表面摩擦性能主要受纖維性狀、紗線(xiàn)捻度和形態(tài)特點(diǎn)以及織物的組織結(jié)構(gòu)等影響,但織物的前處理、染色、印花、后整理等也會(huì)對(duì)織物表面摩擦性能帶來(lái)影響 。KES—F風(fēng)格儀測(cè)試結(jié)果表明,經(jīng)過(guò)整理后羊毛針織物的縱、橫向平均摩擦系數(shù)MIU都有減小趨勢(shì),其中工藝A縱向減小較明顯,工藝B橫向減小較明顯;摩擦系數(shù)平均差不均率MMD縱向B較小,橫向A較;表面粗糙度SMD縱向A較小,橫向C較小。以平均摩擦系數(shù)MIU作為評(píng)判表面性能的主要指標(biāo),綜合分析得出工藝A對(duì)羊毛針織物的表面性能改善較好。

  2.4 整理前后織物的懸垂性變化

  表2的測(cè)試結(jié)果表明,經(jīng)過(guò)3種工藝整理后羊毛針織物的懸垂系數(shù)都有減小趨勢(shì),其中工藝A減小最為顯著,為62.7%。其原因可能是經(jīng)過(guò)整理后在紗線(xiàn)表面形成的膜結(jié)構(gòu)使紗線(xiàn)變得光滑,紗線(xiàn)彼此間的移動(dòng)變得容易。當(dāng)織物處于懸垂?fàn)顟B(tài)時(shí),在自身重力作用下其變形能力增加,表現(xiàn)在織物上傘式懸垂下的褶裥數(shù)較多,投影面積變小,懸垂系數(shù)減小。

  2.5 整理前后織物的透濕性變化

  織物與水接觸時(shí)濕傳遞途徑有3條:

  -水蒸氣通過(guò)纖維之間和紗線(xiàn)之間的空隙進(jìn)行傳遞;

  -液態(tài)水通過(guò)紗線(xiàn)中的毛細(xì)空隙或沿著纖維表面?zhèn)鬟f,并在低壓面蒸發(fā)出去;

  -液態(tài)水被纖維表面吸附,然后通過(guò)織物散發(fā)到周?chē)h(huán)境中。

  本實(shí)驗(yàn)采用的是透濕杯法,從實(shí)驗(yàn)結(jié)果來(lái)看,羊毛針織物經(jīng)整理后透濕率 呈減小趨勢(shì)。整理劑在紗線(xiàn)表面及其內(nèi)部形成交聯(lián)聚合物膜,減少了纖維之間和紗線(xiàn)之間的空隙,使水蒸氣通過(guò)織物的速率減小,同時(shí)紗線(xiàn)的毛細(xì)效應(yīng)也受到了一定程度的抑制,織物的導(dǎo)濕性變差。導(dǎo)濕率R:工藝C<工藝A<工藝B<整理前。

  2.6 整理前后織物的透氣性變化

  表2的測(cè)試結(jié)果表明,經(jīng)過(guò)整理,羊毛針織物的透氣性有變差的趨勢(shì),透氣量:工藝C<工藝A<工藝B<整理前,其變化規(guī)律同透濕性一致。氣體通過(guò)織物有紗線(xiàn)間和纖維間縫隙兩條途徑,其中以紗線(xiàn)間縫隙為主要途徑 。整理后紗線(xiàn)表面及其內(nèi)部形成的交聯(lián)聚合物膜結(jié)構(gòu),減少了纖維間及紗線(xiàn)間的縫隙,增加了氣體透過(guò)的阻力,透氣量變小。

  3 結(jié)論

  經(jīng)過(guò)整理,羊毛針織物的強(qiáng)度有所增加,抗起毛起球性能、表面摩擦性能和懸垂性能得到了改善,但透濕性和透氣性有所變差。3種工藝路線(xiàn),其中工藝A在抗起毛起球性能、表面摩擦性能和懸垂性能方面均優(yōu)于工藝B和工藝c,而在透濕性和透氣性方面優(yōu)于工藝C而次于工藝B。

來(lái)源:印染在線(xiàn) 王 衛(wèi),張佩華

最新評(píng)論

該文章暫時(shí)沒(méi)有評(píng)論!

發(fā)表評(píng)論
歡迎您:
評(píng)價(jià): 中立     好評(píng)     差評(píng)
表情: 調(diào)皮   大哭   鼓掌   發(fā)怒   流汗   驚訝   吐   撇嘴   齜牙   抓狂
       難過(guò)   疑問(wèn)   白眼   偷笑   咒罵   暈   可愛(ài)   可憐   鄙視   骷髏
請(qǐng)自覺(jué)遵守互聯(lián)網(wǎng)的相關(guān)政策法規(guī),嚴(yán)禁發(fā)布色情、暴力、互動(dòng)的言論.
