2.1.3堿劑用量
堿濃度的高低直接影響到堿拔染效果，當(dāng)鄰苯基苯酚質(zhì)量分?jǐn)?shù)為0.21%，汽蒸溫度120℃和汽蒸時(shí)間25 min時(shí)，堿濃度對(duì)堿拔染的影響見表6。
由表6可知，當(dāng)堿質(zhì)量分?jǐn)?shù)為10%時(shí)，白度和明度值最大，K/S值較低，堿拔染效果最好。降低堿質(zhì)量分?jǐn)?shù)，不利于堿對(duì)分散染料的水解或質(zhì)子化，拔染效果較差；增加堿質(zhì)量分?jǐn)?shù)，滌綸絨布織物的絨毛會(huì)產(chǎn)生更多水解，地色會(huì)露出來(lái)，拔白效果變差。
堿性拔染時(shí)，纖維表面的絨毛會(huì)發(fā)生堿水解，蒸化時(shí)因堿液的滲透會(huì)進(jìn)一步水解纖維。因此，考察堿質(zhì)量分?jǐn)?shù)為10%時(shí)對(duì)滌綸絨布織物的強(qiáng)度下降程度是決定堿拔染印花工藝可行性的關(guān)鍵之一。未處理滌綸絨布的頂破強(qiáng)力為609.88 N，經(jīng)10%堿質(zhì)量分?jǐn)?shù)拔染的絨布印花處的頂破強(qiáng)力為332.63 N，堿拔染處頂破強(qiáng)力下降了45.46%，纖維強(qiáng)度下降雖很大，但頂破強(qiáng)力仍比較高，基本不影響使用性能。
2.2地色染料的堿性拔染性能

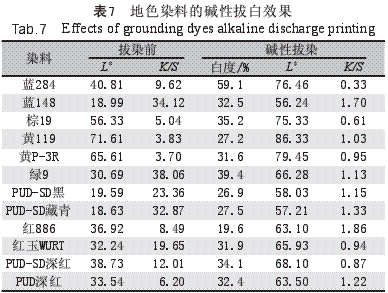

采用對(duì)分散藍(lán)284堿拔白優(yōu)化出的工藝條件，即氫氧化鈉10%、鄰苯基苯酚0.21%，汽蒸條件120℃×25 min。篩選出的地色染料有：黃119，棕19，綠9，藍(lán)148，藍(lán)284，紅886，紅玉WRUT，PUD-SD深紅，PUD深紅，PUD-SD黑，PUD-SD藏青和P-3R黃。堿性拔染地色染料的拔白效果見表7。
由表7可知，經(jīng)堿性拔染，藍(lán)148、綠9、黑PUD-SD、藏青PUD-SD和紅玉WURT5只染料的明度值增加了104%~207%，K/S值下降了95%~97%；藍(lán)284和深紅PUD-SD的明度值增加了75%~87%，K/S值下降了92%~96%。其余5只染料的明度值增加率超過(guò)20%，K/S值下降達(dá)73%~87%。白度值較低是由于滌綸絨布絨地沒有拔染造成的，經(jīng)肉眼觀察，堿拔白處的絨毛呈白色，基本上無(wú)其他雜色，具有良好的拔白效果。
2.3花色染料的耐堿性拔染性能

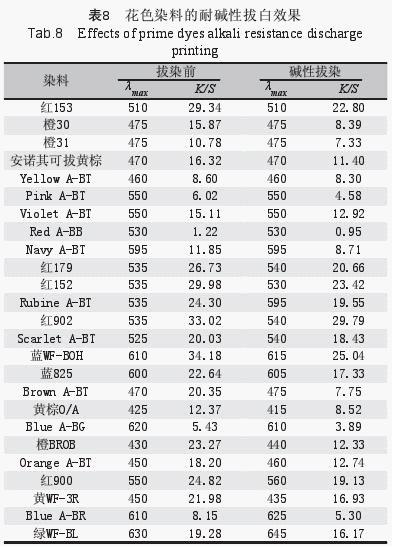

選擇25只染料先進(jìn)行染色，然后用優(yōu)化的地色拔白漿進(jìn)行拔印，比較拔染前后染料最大吸收波長(zhǎng)和K/S的變化，結(jié)果見表8。
由表8可知，堿性拔染時(shí)會(huì)導(dǎo)致K/S值的下降和最大吸收波長(zhǎng)的變化。結(jié)合工廠對(duì)K/S值下降率低于20%~35%的要求，可得：
1)堿性拔染前后最大吸收波長(zhǎng)不變及K/S下降率低于20%的染料有：Yellow A-BT、Violet A-BT；
2)堿性拔染前后最大吸收波長(zhǎng)不變及K/S下降率低于35%的染料有：紅153、橙31、安諾其可拔黃棕、Pink A-BT、Red A-BB、Navy A-BT；
3)堿性拔染前后最大吸收波長(zhǎng)的變化為5 nm及K/S下降率低于20%的染料有：紅179、紅152、RubineA-BT、紅902、Scarlet A-BT、藍(lán)WF-BOH、藍(lán)825。另外，綠WF-BL具有較好的耐堿性，但會(huì)引起色光的較大偏移，可作為花色染料，彌補(bǔ)花色染料的色譜。其他試驗(yàn)的染料不適合作為花色染料。
3·結(jié)論
1)滌綸分散染料堿性拔染工藝條件為：氫氧化鈉10%，鄰苯基苯酚0.21%，甘油3%，PEG-400 3%，印花油3%，熒光增白劑1%，糊料PE和適量水，配制成拔白漿；汽蒸溫度120℃，汽蒸時(shí)間25 min。
2)適合堿性拔染的地色染料有：黃119，黃P-3R，紅886，紅玉WRUT，PUD-SD深紅，PUD深紅，藍(lán)148，藍(lán)284，綠9，棕19，PUD-SD黑，PUD-SD藏青。
3)耐堿性拔染的花色染料有：Yellow A-BT、可拔黃棕、紅153、紅179、紅152、紅902、Red A-BB、PinkA-BT、Rubine A-BT、Scarlet A-BT、橙31、VioletA-BT、Navy A-BT、藍(lán)WF-BOH、藍(lán)825和綠WF-BL。
來(lái)源：互聯(lián)網(wǎng)
最新文章
點(diǎn)擊月排行
