五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

    【集萃網(wǎng)觀(guān)察】1實(shí)驗(yàn)部分

    1·1實(shí)驗(yàn)材料

    1·1·1織物；110cm全棉紗卡

    1lOcm全棉府綢

    1·1·2試劑；阻燃劑FRC-2

    樹(shù)脂(6MD)

    柔軟劑(有機(jī)硅)

    H3PO4均為工業(yè)品

    1·2測(cè)試方法

    本實(shí)驗(yàn)采用垂直燃燒法。取經(jīng)阻燃劑整理的織物經(jīng)緯各三塊，每塊1.5cm×24.5cm，于防火試驗(yàn)儀上固定試樣，使試樣下端離燈口l9mm，并調(diào)節(jié)火焰高度38mm，接觸試樣12s，移開(kāi)火焰，同時(shí)按下秒表直至布樣上火星全部熄滅再停表，記錄續(xù)燃、陰燃時(shí)間。

    炭長(zhǎng)測(cè)量；阻燃試驗(yàn)結(jié)束后，取下試樣，對(duì)折，在試樣下端一側(cè)壓上與試樣單位面積相稱(chēng)的重錘，用手緩緩提起試樣下端另一側(cè)，讓重錘翻轉(zhuǎn)，測(cè)定斷開(kāi)長(zhǎng)度。

    1·3純棉織物阻燃整理

    1·3·1阻燃劑的選擇

    使用阻燃劑要達(dá)到如下要求:

    a.不能影響織物手感

    b.對(duì)色澤影響要小

    c.對(duì)人體無(wú)毒害作用

    d.具有良好阻燃要求，沒(méi)有余燃。

    針對(duì)以上要求，我們使用了汽巴公司阻燃劑CP、明成阻燃劑、南通工學(xué)院阻燃劑進(jìn)行試驗(yàn)，經(jīng)過(guò)多次試驗(yàn)和對(duì)比，最終選用了常州化工研究所開(kāi)發(fā)的阻燃劑FRC-2，該阻燃劑阻燃性能好，不揮發(fā)，不析出，發(fā)煙小，不產(chǎn)生有毒氣體和腐蝕性氣體，并且經(jīng)30-50次水洗，阻燃效果仍能滿(mǎn)足要求，織物經(jīng)整理后，能符合美國(guó)DOC-FF3-11的規(guī)定。

    1·3·2阻燃劑工作液配方

    阻燃劑FRC-2350-400g/L

    6DM(樹(shù)脂)40g/L

    柔軟劑(有機(jī)硅)40g/L

    H3PO424g/L

    1·3·3阻燃工藝

    將棉布在工作液內(nèi)二浸二軋(軋液率保持在65%-70%)→100℃烘干→165-170℃下焙烘(3-4min)→堿洗→水洗→烘干。

    2結(jié)果與討論

    2·1溫度對(duì)阻燃效果的影響

    將純棉紗卡浸軋?jiān)?50g/L的阻燃劑中，烘干后，在不同的焙烘溫度和時(shí)間下進(jìn)行試驗(yàn)，結(jié)果見(jiàn)表1。

    表1不同焙烘條件下的阻燃性能

    由表1可以看出，溫度對(duì)阻燃效果的影響并非很大，綜合各種條件，取165℃焙烘3min為宜。

    2·2pH值對(duì)阻燃效果的影響

    我們將阻燃劑工作液調(diào)節(jié)不同pH值進(jìn)行試驗(yàn)，結(jié)果見(jiàn)表2，

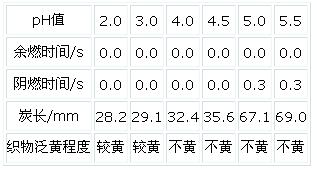

    表2不同pH條件下的阻燃性能

    由表2可以看出，pH越小，阻燃性能越好，但是pH值太小，織物手感硬，易泛黃，綜合各種因素，取pH值為4-5為宜。

    2·3阻燃劑用量對(duì)阻燃性能的影響

    將棉織物浸軋?jiān)诓煌瑵舛鹊淖枞紕┲?軋液率相同)進(jìn)行試驗(yàn)，結(jié)果見(jiàn)表3

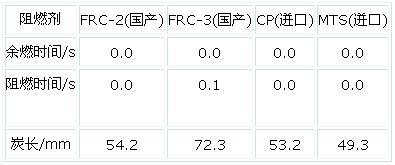

    表3不同用量阻燃劑的阻燃性能

    來(lái)源: 印染在線(xiàn)
