五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

　　最早的拔染印花（上世紀(jì)50年代）是按斜紋織物，在大紅色、棗紅色、深芷青地色上印制龍鳳大花圖型，是我國(guó)華北、西北、東北地區(qū)老百姓喜愛的被面花布。采用的是還原染料（印花漿）拔不溶性偶氮染料（地色），拔白漿主要用雕白粉、燒堿和印染膠淀粉混合糊料。

　　早期的絲綢織物拔染印花，地色染料采用了不耐還原劑的簡(jiǎn)單偶氮結(jié)構(gòu)的酸性染料、直接染料，印花染料是選用耐還原劑的三芳甲烷結(jié)構(gòu)，蒽醌結(jié)構(gòu)的酸性染料，拔白漿主要用氯化亞錫，醋酸、尿素和白糊精小麥淀粉漿。

　　70年代的人造絲織物拔染印花，地色染料采用具有偶氮結(jié)構(gòu)的直接染料，大紅色選用不溶性偶氮染料或活性染料，印花染料選用還原染料、拔白漿主要用雕白粉和變性淀粉糊料。

　　滌綸織物（包括仿真絲的滌綸長(zhǎng)絲織物），地色染料選用分散染料（未經(jīng)加熱定形固著），印花染料也選用分散染料（能耐氯化亞錫還原劑），拔白漿主要用氯化亞錫或加二錫、草酸、尿素和化學(xué)變性的植物膠或淀粉混合糊料。

　　以上這些都是傳統(tǒng)的在布匹上的拔染印花，印花汽蒸固著后都需經(jīng)過(guò)水洗、皂洗，才能獲得鮮艷的色澤、工藝繁復(fù)。隨著涂料印花粘合劑的不斷發(fā)展，粘合劑的性能越來(lái)越好，品種也越來(lái)越多，同時(shí)涂料色漿的耐電解質(zhì)性能、穩(wěn)定性也越來(lái)越完美，因此拔染印花的色漿基本上都采用涂料色漿。例如：棉織物用活性染料染地色，再用涂料拔染印花漿。絲綢織物用酸性染料或活性染料染地色，也用涂料拔染印花漿。靛藍(lán)牛仔布的拔染印花，也用涂料拔染印花漿，其拔白漿采用氧化拔染劑即氯酸鈉、檸檬酸、尿素和耐酸性糊料。

　　這些布匹上的印花，然都采用了涂料拔染印花漿，但其拔染劑大都采用了含有甲醛的雕白粉或德科林，或不環(huán)保的助劑。因此拔染印花后一般也要經(jīng)過(guò)水洗才可把游離甲醛和不環(huán)保的拔染劑從織物上去除。

　　衣片（服裝）上的印花工藝一般都為：衣片（服裝）印花——壓燙（160-170℃10-20″）或者烘道（165℃1′）就完成了，不經(jīng)過(guò)水洗和皂洗工序。以前衣片（服裝）的深地色（黑色、深芷色、大紅）上印制淺色（或者白色）的精細(xì)花樣，都是采用膠漿印花，膠漿印花工藝簡(jiǎn)單、遮蓋力好、很適宜于衣片印花，但是印花后織物的手感和風(fēng)格與拔染印花的效果完全不一樣。

　　如果在衣片（服裝）上用涂料拔染印花漿，也能達(dá)到布匹拔染印花一樣的效果，問(wèn)題是衣片印花后不經(jīng)過(guò)水洗和皂洗工序。否則就一定要選用不含游離甲醛的拔染劑（還原劑），不含不環(huán)保的助劑。還要選擇適應(yīng)衣片快速壓燙工藝條件的、快速成膜并不易堵塞網(wǎng)的粘合劑，即環(huán)保型的拔染印花漿。國(guó)內(nèi)外都在研發(fā)并生產(chǎn)，但收集到的樣品經(jīng)應(yīng)用試驗(yàn)，拔染效果都不太理想。

　　一、拔染劑的選擇

　　針織圓領(lǐng)文化衫，一般都為純棉織物，選用活性染料染色，目前活性染料的地色拔染印花共有三種方法：還原劑法、亞硫酸鈉防拔染法和專用拔染劑DK-TN拔染法（氧化劑法目前只能在靛藍(lán)染料的牛仔布上拔染印花）。其中亞硫酸鈉防拔染法和專用拔染劑DK-TN拔染法都是活性染料印花漿拔活性染料地色，適宜于布匹上拔染印花。于衣片（服裝）上的涂料拔染印花漿，只能是還原劑劑法。

　　還原劑拔染印花的機(jī)理是：乙烯砜型活性染料染色并固著后，它與纖維發(fā)生化學(xué)鍵合，生成醚鍵，該醚鍵對(duì)堿很敏感，在強(qiáng)堿還原劑的作用下，醚鍵斷裂。被斷裂和破壞的地色分解物，易溶解在堿性溶液中去除。

　　因此，還原劑是拔染印花的主要助劑，可用于拔染印花漿中的還原劑有無(wú)機(jī)還原劑和有機(jī)還原劑兩種：

　�。ㄒ唬�無(wú)機(jī)還原劑

　　1、保險(xiǎn)粉，學(xué)名：低亞硫酸鈉，白色細(xì)粒結(jié)晶，有較強(qiáng)烈的刺激性酸味，有很強(qiáng)的還原能力。

　　2、亞硫酸鈉，白色粉末，有還原性。

　　3、氯化亞錫，又稱二氯化錫，無(wú)色晶體。

　　4、重亞硫酸鈉，學(xué)名亞硫酸氫鈉，二氧化硫亞臭的白色晶體。

　　5、硫代硫酸鈉（俗稱大蘇打），無(wú)色晶體。

　　6、漂毛粉（60%保險(xiǎn)粉與40%焦磷酸鈉混合物）白色粉末。

　�。ǘ�）有機(jī)還原劑

　　1、雕白粉（C·I·還原劑2），化學(xué)名為甲醛合次硫酸氫鈉（NaHSO2·CH2O·2H2O）。白色粉末，高溫下有強(qiáng)烈的還原作用，易受潮變質(zhì)，產(chǎn)生惡臭。

　　2、甲醛合次硫酸鋅鹽（俗稱德科林），有伯鹽和仲鹽兩種：

　　伯鹽（C·I·還原劑6），水溶性鋅鹽雕白粉

　　仲鹽（C·I·還原劑4），不溶性鋅鹽雕白粉

　　3、不溶性雕白粉鈣鹽（C·I·還原劑12）

　　4、硫脲二氧化物（C·I·還原劑11），商品名為：曼諾法斯特（Mamofast）其異拘物為甲脒亞磺酸，

　　5、咬白劑W，學(xué)名：二甲基苯基芐基氯化銨二磺酸鈣鹽

　　6、咬白劑O，學(xué)名：二甲基苯基芐基氯化銨

　　7、溶解鹽B，學(xué)名：芐胺基苯磺酸鈉，在拔染印花時(shí)起導(dǎo)氫作用。

　　8、蒽醌，淡黃色的針狀結(jié)晶體，不溶于水，在拔染印花時(shí)導(dǎo)氫作用大。

　　9、葡萄糖，白色結(jié)晶體，易溶于水，分子內(nèi)具有一個(gè)醛基，故有還原性。

　　涂料拔染印花漿其基本組成為拔染劑（還原劑），粘合劑和吸濕劑等。因此選擇的還原劑，粘合劑和吸濕劑等助劑一定要有良好的相溶性。無(wú)機(jī)還原劑一般都為強(qiáng)電解質(zhì)，具有較強(qiáng)的還原性能，可以作為拔染印花漿（還原染料）的拔染劑。但如果要作為涂料拔染印花漿，就一定要慎重篩選，該還原劑是否與粘合劑相溶性好，目前一般的聚丙烯酸粘合劑乳液，如遇強(qiáng)電解質(zhì)易引起破亂，凝聚。

　　有機(jī)還原劑作為涂料拔染印花漿，目前大都采用了雕白粉和德科林，但它們都含有游離甲醛，俗稱不環(huán)保的拔染印花漿。

　　要配制環(huán)保型的拔染印花漿，經(jīng)篩選和應(yīng)用比較，采用二種或二種以上的還原劑進(jìn)行復(fù)配，成為主拔劑和助拔劑，其還原劑體系即穩(wěn)定又不含游離甲醛，能取得良好的拔染效果。

　　二.粘合劑的選擇

　　涂料印花用的粘合劑發(fā)展很快，品種也很多，從最早的非交聯(lián)型粘合劑（要與外交聯(lián)一起交聯(lián)成膜），到以丁二烯為主的粘合劑（手感柔軟，易泛黃）。目前普遍采用聚丙烯酯物的自交聯(lián)粘合劑和低溫自交聯(lián)粘合劑，近年來(lái)聚氨酯粘合劑解決了丙烯酸酯的手感較硬問(wèn)題，很適宜于針織物的印花，也有采用聚丙烯酸酯和聚氨酯互穿網(wǎng)絡(luò)的新型粘合劑，也有采用丙烯酯與有機(jī)硅單體共聚的硅丙乳液粘合劑。其摩擦牢度和手感都有較大改善。

　　作為衣片（服裝）涂料拔染印花用的粘合劑比涂料直接印花用的粘合劑有更多的要求：

　　1、必須為自交聯(lián)粘合劑（外交聯(lián)粘合劑不能用）。

　　2、必須要能耐還原劑（拔染劑）

　　3、必須要與拔染印花漿的各種助劑相溶性要好。

　　4、必須要在160℃，能快速（10秒）交聯(lián)成膜，并不堵網(wǎng)。

　　5、必須交聯(lián)成為無(wú)色透明的膜。

　　6、織物印花后，干濕摩擦牢度和和水洗牢度要好。

　　7、織物印花后，手感要非常柔軟。

　　8、必須印花后，織物上不釋放游離甲醛的環(huán)保型粘合劑。

　　經(jīng)10余只近期優(yōu)秀的粘合劑篩選比較，要全部符合上述8項(xiàng)條件的粘合劑很少，只有進(jìn)行復(fù)配，性能互補(bǔ)，

　　才能獲得拔白白度高，彩拔色澤鮮艷，并且手感柔軟，各項(xiàng)色牢度良好的粘合劑。

　　三.潤(rùn)濕劑的選擇

　　涂料拔染印花，要順利地把活性染料地色斷鍵、水解、所謂拔得凈，則一定要有充分的水份，特別是衣片（服裝）的涂料拔染印花，因其不經(jīng)過(guò)汽蒸（汽蒸箱中含有大量汽水），只能在拔染漿中加入吸溫劑，吸收水份。

　　作為涂料拔染印花漿的潤(rùn)濕劑可選用非離子型的有機(jī)化合物，例如：尿素、丙三醇、乙二醇、聚乙二醇、一縮乙二醇、硫代二甘醇等，選用潤(rùn)濕效果好，又有滲出透效果的潤(rùn)濕劑。有滲透效果能拔凈地色，但要控制加入量，太多了要引起花型滲化。

　　四.環(huán)保型涂料拔染印花漿組成

　　五.地色活性染料的選擇

　　活性染料的可拔性能，主要取決于它的組成和化學(xué)結(jié)構(gòu)，常規(guī)的活性染料，按其結(jié)構(gòu)分為乙烯砜型活性染料（KN型），和均三嗪環(huán)活性染料（X型和K型），乙烯砜型活性染料與纖維的化學(xué)鍵是醚鍵，在強(qiáng)堿性還原劑的作用下，醚鍵斷裂，拔染成功。

　　均三嗪環(huán)活性染料（X型和K型），其染料母體為偶氮結(jié)構(gòu)，并且活性基因接在染料的重氮部分，這樣的活性染料能夠拔白。

　　如果均三嗪環(huán)活性基因接在偶合組分，這樣的活性染料，拔染后仍留有顏色。

　　因此，即使染料母體為偶氮結(jié)構(gòu)的活性染料，可作為拔染印花地色用的染料也為數(shù)不多。

　　染料母體為溴氨酸的活性染料，不能被還原劑拔染。

　　染料母體為金屬絡(luò)合染料的活性染料，拔染更困難。

　　酞菁結(jié)構(gòu)的活性染料，也不能被還原劑破壞，也不能拔白。

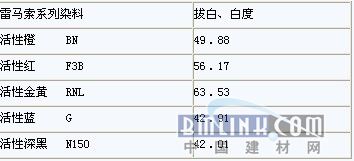

　　選擇了：活性檢BN，活性紅F3B，活性金黃RNL，活性藍(lán)G和活性深黑N150grom，五只活性染料，用環(huán)保型涂料拔染印花漿作拔白印花，其白度為：

　　上表中可以看出，活性黑和活性藍(lán)，其拔白效果最差。

　　六.環(huán)保型拔染印花漿的衣片印花工藝研究

　　衣片印花的工藝基本都為印花后壓燙或者烘道。

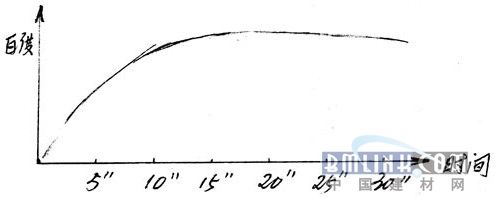

　　1、壓燙法：在全棉黑色針織布上印花——預(yù)烘5-8成干，再壓燙165℃，時(shí)間為：5″、10″、15″、20″、25″、30″，其白度如下：

　　從上表可以看出，在165℃壓燙中，壓燙時(shí)間15″-20″，其白度為最好。

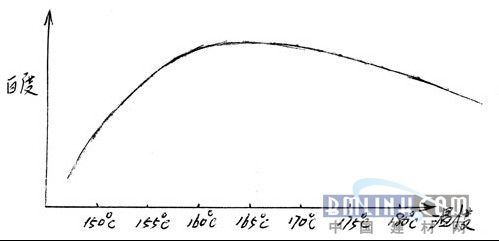

　　2、烘道法：全棉黑色針織布上印花——略干后進(jìn)烘道，時(shí)間1′30″，其烘箱溫度為150℃、155℃、160℃、165℃、170℃、175℃、180℃。白度如下：

　　從上表可以看出，時(shí)間為1′30″的烘道中，溫度為160℃-165℃其白度最好。

　　涂料拔染印花應(yīng)該注意幾個(gè)問(wèn)題：

　�。�1）環(huán)保型的拔染劑，應(yīng)充分?jǐn)嚢韬蟛拍苡』ā?/FONT>
