五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

　　黏度是定量表示黏性的程度，而黏性的概念可以從液體的“流動形態(tài)”來闡明。

　　黏度的定義：黏度也叫黏性系數(shù)，為兩層液體間一定面積、一定速度梯度時的內(nèi)摩擦力，流體流動時，可以設(shè)想有無數(shù)個流動的液層，由于液體分子間內(nèi)摩擦的存在，各液層的流速不同，因而表現(xiàn)出它們的黏度也各不相同。它的單位用帕（斯卡）·秒（Pa·s）來表示，在20℃時，水的黏度為0.001Pa·s，稀薄液體的黏度用mPa·s單位來表示。

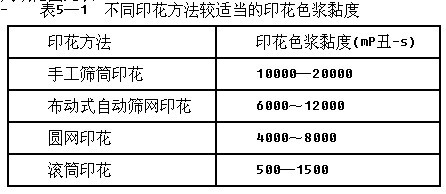

　　印花效果與色漿的黏度關(guān)系密切，色漿的黏度大小取決于糊料的黏度以及加入的化學(xué)藥劑、染料等的影響。要獲得良好的印制效果，色漿必須有適當(dāng)?shù)�、較為穩(wěn)定的黏度。一般來說，精細線條、雪花點子、貓爪，干筆需要黏度高的色漿。大塊面或滿地花型、云紋等，色漿黏度不宜高。印花方法、印花方式的不同，所要求的色漿黏度也不同，大致范圍見表5—1。

　　但具有適當(dāng)黏度的色漿，卻不一定都有良好的印花效果，因為還和許多其他因素有關(guān)，它們在印花時受剪切力的作用，黏度將發(fā)生很大改變，此時的黏度對實際印花效果影響甚大。印花糊料黏度的測定，由于測定儀器的型號及測試條件的不同，黏度也會隨之不同。就目前而論，最常用的為旋轉(zhuǎn)法黏度測定法——旋轉(zhuǎn)圓筒黏度計。NDJ一1型旋轉(zhuǎn)式黏度計（圖5—1），是單一圓筒旋轉(zhuǎn)黏度計，其結(jié)構(gòu)示意如圖5—2所示。其優(yōu)點是所用液體不需要特別的容器，此儀器的使用范圍大，即使黏度高達10000mPa·s，仍可得到準確的結(jié)果。

　　測定時把轉(zhuǎn)子圓筒放人被測液體中（盛被測液體的器具不動），通過同步電動機以一定角速度旋轉(zhuǎn)，刻度盤指針與同步電動機同時旋轉(zhuǎn)，轉(zhuǎn)子圓筒因通過彈簧的傳動而旋轉(zhuǎn)，當(dāng)力矩和彈簧的扭轉(zhuǎn)力矩平衡時，轉(zhuǎn)子圓筒的旋轉(zhuǎn)將此刻度盤滯后一個角度，這滯后的角度與被測定液體的黏度成比例，通過測定這個滯后角就可以求得黏度。

　　2.流變性

　　印花原糊的流變性能是決定印花印制效果的重要因素。熟知印花原糊的流變性能，對解釋各種印花現(xiàn)象、指導(dǎo)印花實踐，提高印花質(zhì)量有重要意義。

　　印花原糊實際上是一種流體，它在剪切應(yīng)力作用下，流體發(fā)生變形的性能稱為流變性，通常流體變形有下列幾種類型：

　�。�1）牛頓型流體。在溫度和壓力保持不變的情況下，流體受剪切應(yīng)力作用，流體的黏度為一常數(shù)，而且當(dāng)剪切應(yīng)力大于零時，流體就發(fā)生流動，剪切速率與剪切應(yīng)力成正比。

　�。�2）塑性型流體。它的特性是在切向應(yīng)力很小時，流體不發(fā)生流動，只有當(dāng)剪切應(yīng)力到達某一定值以后才開始流動，流動時剪切速率與剪切應(yīng)力成正比。產(chǎn)生剪切速率的最小剪切應(yīng)力稱為極限屈服值，又稱降伏值。

　�。�3）假塑性流體。它在受到剪切應(yīng)力作用時流體就開始流動，但流變曲線的斜率不是常數(shù)，而隨剪切應(yīng)力的增加而增加，其黏度反而隨著剪切應(yīng)力的增加而降低。濃度低的親液高分子溶液及乳化糊都屬于這種流體，大多數(shù)印花原糊也屬于此類型。

　　（4）膨脹性流體。膨脹性流體又稱脹流性流體，它與假塑性流體相反，當(dāng)剪切應(yīng)力增加時，其黏度并不降低，反而增加。而當(dāng)剪切應(yīng)力較小時，產(chǎn)生較大的剪切速率，而后隨著剪切應(yīng)力的增加，其剪切速率遞增緩慢。

　�。�5）黏塑性流體。它的流體特性是，欲使該流體發(fā)生流動，必須施加一個最低的剪切應(yīng)力。隨著剪切應(yīng)力的增加，流體呈假塑性的流變曲線，至剪切應(yīng)力達到最大屈服值時，該流體的流變曲線開始呈牛頓型流體的直線型。

　　3.觸變性

　　當(dāng)人們在用旋轉(zhuǎn)式黏度計測定流體的流變性時，常發(fā)現(xiàn)有的流體隨著剪切應(yīng)力的作用遞減時，其流變下行曲線的軌跡與上行曲線不一致。剪切應(yīng)力降低時，流體的剪切速率出現(xiàn)與原來的軌跡相比，有超前或滯后的現(xiàn)象，這種現(xiàn)象稱為流體的觸變性。觸變性可以用上行曲線和下行曲線之間的面積表示，面積越大，觸變性越大。圖5—14、圖5—15分別是觸變性流體的超前觸變曲線和抗觸變性流體的滯后曲線。

　　觸變滯后現(xiàn)象主要是由于原糊結(jié)構(gòu)黏度所造成的。在篩網(wǎng)印花時，觸變性是非常重要的指標。印制效果優(yōu)良的原糊料應(yīng)該是結(jié)構(gòu)黏度大，在剪切應(yīng)力作用下黏度即降低，但在刮刀（或磁棒）刮印后，又能迅速恢復(fù)其結(jié)構(gòu)黏度，滯后現(xiàn)象要小（即觸變性�。�，這樣有利于印制輪廓清晰的花型。

　　4.曳絲性

　　曳絲性，有人稱其為可紡性。是指糊料或色漿垂直流動時成絲的性能，它反映了糊料的黏彈性能。當(dāng)糊料的濃度太高或太低時，不表現(xiàn)出曳絲性，而當(dāng)濃度達到溶液中分子鏈稍有纏結(jié)時（一般在印花色漿應(yīng)用范圍內(nèi)）才顯示出來。

　　測定色漿或糊料的曳絲性，工廠中可采用經(jīng)驗估計法。將一根玻璃棒或攪漿棒插入色漿或糊料中，然后迅速提起，估計流線在斷裂前的長度，流線越長，色漿或糊料的曳絲性越好。當(dāng)然，這種測定的結(jié)果比較粗糙。正確的測定應(yīng)該使用黏著性測定儀或流變曲線測定儀。

　　印花色漿的曳絲性與印制效果間的關(guān)系，主要表現(xiàn)在下面兩方面：

　�。�1）印花色漿曳絲性與印花輪廓清晰度之間的關(guān)系。曳絲性較低的印花色漿印制在疏水性織物上時，印花線條出現(xiàn)鋸齒形、粗細不一、斷線等不勻現(xiàn)象，它隨著色漿曳絲性的提高，這些不勻的現(xiàn)象逐漸消失。

　�。�2）印花色漿曳絲性對上漿量的影響。印花色漿轉(zhuǎn)移到織物上的量實際上取決于很多因素，如被印的坯布、印花方式等，但不可否認色漿曳絲性對上漿量有著明顯的影響。在其他條件不變的情況下，上漿量隨著色漿曳絲性的提高而提高，直到織物吸漿飽和為IE。

來源：集萃印花網(wǎng)
