五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

　　1 試驗部分

　　1.1材料及儀器

　　1.1.1試劑

　　純棉織物、純滌綸織物若干；拒水拒油整理劑Ad—vanproofWRC.LT、TG410（H本大金），低溫交聯(lián)劑WR一40，2D樹脂（香港先進化工），MgCI2·6H2O，拒油效果測試專用油系列（試劑級）。

　　1. 1. 2儀器

　　直立式軋車Model P—AO、自動定形烘干機ModelRo（臺灣瑞LL），家用洗衣機（海爾）。

　　1.2測試方法

　　1.2.1 AATCC 22—200l撥水性測定

　　將待測試樣繃緊在直徑為150 mm的圓環(huán)上，與水平成45。角固定在安裝支架上，在25～30 S內(nèi)將250 mL的蒸餾水迅速而平穩(wěn)地倒入漏斗狀的測試儀器中，以距樣本中心152 mm高度沖至試樣表面，噴淋完畢，將試樣框夾取下，輕輕拍打兩下，根據(jù)試樣表面被水沾濕的面積大小進行評分。分值越高，表示撥水效果越好，最高100分。

　　1.2.2 AATCC 118防油測定

　　8種不同粘度的烷烴作為油類污染物的仿真試劑，試劑由稠到稀，依序編號1—8。從0編號起，滴l小滴測試油到布面上，以30 S時間觀察油滴與試樣接觸是否產(chǎn)生芯吸。若無芯吸，則使用大一號數(shù)的試劑重復試驗；若有，則未產(chǎn)生芯吸前的最大號數(shù)即為評級結果。所以評級越高，防油污效果越好，最高為8級。

　　1.2.3耐洗效果測試

　　在家用洗衣機中加入無酶洗衣粉3 g/L，水溫40℃，浴比為1：30，洗5 min為一次循環(huán)。連續(xù)洗滌后，一次自然干燥。

　　2結果與討論

　　2.1交聯(lián)溫度和時間的確定

　　氟素拒水拒油劑需在一定的溫度和時間條件下才能幽著在織物上。以用量為30g/L拒水拒油劑WRC—LT和lg/L交聯(lián)劑WR 40，在棉織物上確定進行低溫焙烘條件的試驗。具體結果如圖1、2所示。

　　由圖l、2看出，對于棉織物的拒水拒油整理，當焙烘溫度小于110℃時，不論是撥水還是拒油效果都不太理想；而焙烘時間在2 min以上，才能達到最佳效果，故低溫焙烘條件確定為110—12.0℃x2—3 min。

　　2.2拒水拒油劑和交聯(lián)劑用量的確定

　　2.2.1 純棉織物上的用量

　　在純棉斜紋色布上采用以下工藝條件進行整理，二浸二軋（軋余率75%）一預烘（80℃，含濕率10%）一烘干（110℃x3 min），未水洗前和水洗30次后的拒水拒油效果見表1。

　　由表1知，隨拒水拒油劑WRC—LT和交聯(lián)劑WR40用量的增加，不管洗前洗后，拒水拒油效果都有所增加。但WRC—LT用量達到25g/L后，增加不是很明顯，此時布面可能已經(jīng)基本被拒水拒油整理劑WRC—LT所覆蓋。另外，水洗30次后，拒水拒油效果有不同程度地降低，但拒水拒油整理劑和交聯(lián)劑用量較大的情況下，下降幅度較小。所以建議拒水拒油整理劑WRC—LT用量為25—30g/L，交聯(lián)劑為0.5—1 g/L。

　　2.2.2純滌綸織物上的用量

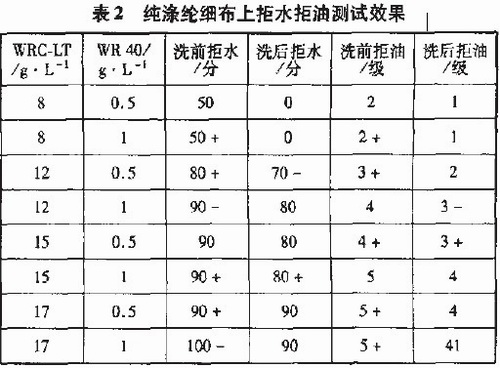

　　在純滌綸細布上采用二浸二軋（軋余率100%）、預烘（90℃，含濕率lO%）、烘干（1lO℃×2.5 min）的工藝條件進行整理。未水洗前和水洗30次后的拒水拒油效果見表2。

　　從表2看出，隨助劑用量增加，拒水拒油效果增強。但由于滌綸是疏水性纖維，所以達到最佳效果的用量相對棉織物要低很多。另外，還可以發(fā)現(xiàn)，低溫交聯(lián)劑WR 40對拒水拒油整理劑WRC-LT在低溫焙烘條件下有增效作用�？紤]到交聯(lián)劑對滌綸織物-T--感的影響及耐久性，WRC—LT用量為15～17g/L，WR 40用量為1 g/L。

　　2.3新型工藝與傳統(tǒng)工藝的對比

　　（I）傳統(tǒng)工藝二浸二軋（軋余率70%～75%）一預烘（110 ℃，含濕率10%）一焙烘（170℃X90 s）

　�。�2）新型工藝二浸二軋（軋余率70%～75%）一預烘（80℃，含濕率10%）一烘于（120 ℃ X2 min）

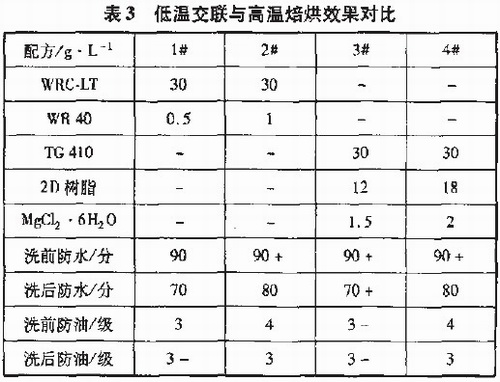

　　傳統(tǒng)拒水拒油整理中，除工藝上需要高溫焙烘外，還要添加2D或六羥甲基三聚氰胺類樹脂，以增加耐洗性。在純棉針織布上就新型的低溫交聯(lián)和傳統(tǒng)高溫焙烘兩種工藝進行比較（表3）

　　由表3知，在織物組織結構較疏松的純棉針織面采用兩種不同的工藝，兩者的拒水拒油效果相當。但目前在高溫焙烘丁藝中普遍加人2D樹脂類，最終會在布面上殘留少苣甲醛；從應用安全的角度出發(fā)，由于氟素拒水拒油劑足一個乳液體系，當加入電解質(zhì)氯化鎂時.會給整個上作液的穩(wěn)定性帶來隱患，也就是說，最后可能會在織物表面產(chǎn)生防水漬和條斑等疵病。

　　3結論

　　3.1交聯(lián)劑WR 40是一種對人體皮膚無不良影響的非嵌段型無甲醛高分子聚合物，在低溫時能與氟素聚丙烯酸酯進行交聯(lián)，因而陵拒水拒油整理工藝無需再在高溫焙烘條件下處理。

　　3.2拒水拒油低溫交聯(lián)工藝，能賦予被整理織物優(yōu)良的耐洗性，完全可以替代傳統(tǒng)的高溫焙烘工藝。

　　3.3由于焙烘時的交聯(lián)溫度只需120℃左右，所以能耗相對少，能達到節(jié)能、清潔生產(chǎn)的要求。

　　3.4低溫交聯(lián)使拒水拒油整理應用可在一般的滾筒干機上完成，用于服裝洗衣店的酒店用品或一些特殊服裝的成衣翻新。另一方面，還可以應用于某些對溫度比較敏感，如羊毛、含有氨綸包芯紗等一些特殊面料。

來源: 文水平
