　　分形幾何是現代數學非線性科學中的一個重要分支，通過迭代、遞歸等算法可產生大量風格迥異、圖案奇美、變幻無窮的圖形或圖像。借助于計算機程序，把這些分形圖案顯現出來，將可能使其在生物形態學、藝術創作設計等研究應用領域得到更為廣闊的發展[1 - 3]。如何將分形圖案應用于紡織藝術，已成為紡織行業研究的重要內容。文獻[4 - 7 ]把采用分形理論中L 系統方法生成的圖形運用于紡織品組織紋路和印花圖案設計，均取得了良好的實用效果；文獻[8 ]也就分形理論中的Mandelbrot 集 （ 下文簡稱M 集） 應用于數碼紋織產品開發做了初步探討；但將分形圖案用于織物印花設計的研究卻少有報道。

　　分形理論中的M 集，其藝術圖案產生于函數的不斷迭代，通過對M 集基本迭代式進行不同的數學變換方法，運用計算機繪圖方法，可得到大量精美的 Julia 集圖形。這些圖案均適用于紡織印花圖案設計的新資源。本文對基于分形理論中M 集變化得到的藝術圖形的生成原理和變換方式以及在絲綢印花制品上的應用做了研究。

　　1 M 集分形圖的生成原理及實現

　　M 集是分形幾何學中的一類典型分形集，是用計算機研究二次復動力系統得到的復雜圖形。 1. 1 Mandelbrot 集的定義方法在復平面中，迭代表達式為:

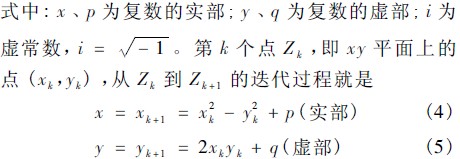

　　式中Z 和C 都是復數，由各自的實部和虛部組成。分離Z 和C 的實部和虛部，則:

　　令初始值Z0 = 0 （ 即Z0 = 0 + 0·i ） ，C ≠0 （ 其中 p 和q 在各步迭代中都保持為常數）。迭代計算中，把前一個Z 值的輸出作為下一個Z 值的輸入，代入 Zk ← Z2k + C 反復運算，得到一連串的復數。每做一次迭代，新的復數就離開前一個復數一段距離，就如同一個點在復平面上跳舞[9]。

　　1. 2 M 集圖形的實現原理

　　在復平面的某一部位，令C 作有規律的變化，對不同的C 值進行迭代，如果計算結果達到無窮大，則C 被著成白色，否則，著黑色，這樣就顯示出 M 集的形狀。若將達到無窮大的點，根據其發散速度的快慢用不同色調來表示，就形成一幅極其吸引人的彩色圖形。由系統生成的M 集的圖形見圖1。

　　2 M 集函數變換方法

　　2. 1 高次冪M 集

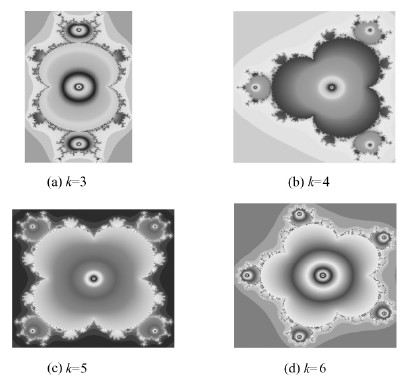

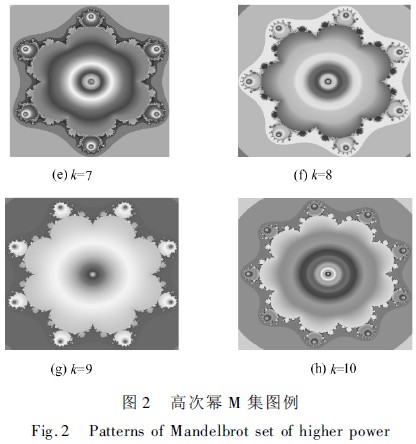

　　圖1 示出最經典的的圖形，即迭代式中Z2k的冪指數是2，對于k > 2 的廣義Mandelbrot集即高次冪Mandelbrot 集，其集圖像更為豐富[10]。圖2 示出3 階M 集到10 階M 集的圖形。

　　2. 2 由基本函數變換得到的M 集

　　對基本函數　的表達式稍加變換，可得到意想不到的效果。

　　2. 2. 1 函數變換

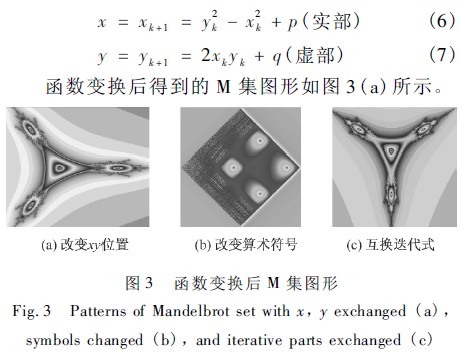

　　1） 改變迭代式中x 與y 的位置。把原來從Zk到Zk +1的迭代過程式中的x2k和y2k改變位置，則轉換成:

　　2） 改變算術符號的圖形。把原來從Zk到Zk +1的迭代過程式中實部的負號變成正號，變換如下:

　　函數變換后得到的M 集圖形如圖3（ b） 所示。

　　3） 互換迭代式之后的圖形。把原來從Zk到Zk +1的迭代過程式中實部的2xk yk和虛部的x2k- y2k互換，變換如下:

　　函數變換后得到的M 集圖形如圖3（ c） 所示。

　　2. 2. 2 函數迭加

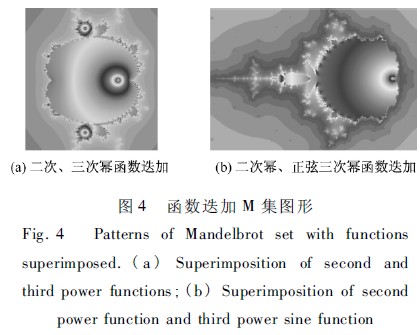

　　對M 集的二次冪迭代式和三次冪迭代式進行函數迭加變換，得到的圖形如圖4 （ a） 所示。對M 集的二次冪迭代式和三角函數（ 正弦函數） M 集的三次冪做迭加，得到的圖形如圖4（ b） 所示。

　　2. 3 三角函數M 集

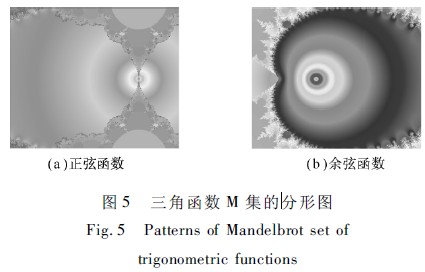

　　C 。則三角函數和的M 集分形圖如圖5 所示。

　　2. 4 高階三角函數M 集

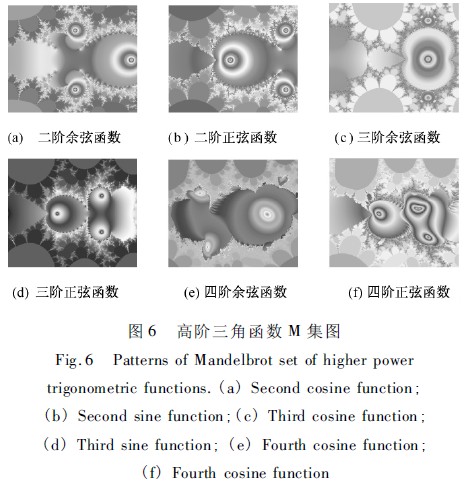

　　將高階與三角函數M 集結合起來，即可得到高階三角函數M 集。圖6 為高階三角函數M 集圖。圖6（ a） ～ （ f） 展示的生成圖形依次為:二階余弦函數、二階正弦函數M 集、三階余弦函數、三階正弦函數M 集、四階余弦函數、四階余弦函數M 集的圖形。

　　3 M 集圖形在蠶絲織物上的印花實驗

　　數碼導帶噴射印花機是目前世界上最新型的數碼噴印設備，它吸取傳統印花機的優點，采用導帶輸送染料的方式，使一些原本無法在普通噴印機上噴印的彈力針織面料和毛巾、定位花型、單塊羊絨面料、蠶絲等都能在導帶機上制出獨一無二的花型。同時數碼導帶噴射印花機還設置了升降功能，以適應不同厚度的面料類型，使噴印的范圍更為廣泛，也為實際生產提供了更廣闊的紡織品圖案設計領域。

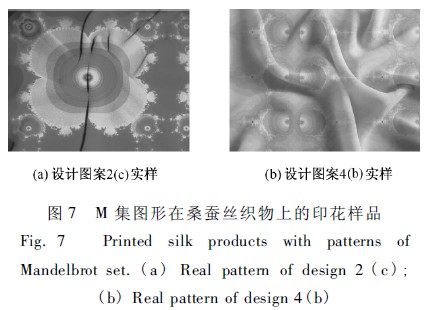

　　選擇圖2（ c）、圖4（ b） 作為基本圖案，經計算機處理后，以bmp 文件形式傳送至宏華公司的DBP-1600型數碼導帶噴射印花機，對素縐緞面料進行活性染料噴墨印花實驗，生產的桑蠶絲織物印花樣品如圖7 所示。

　　4 結論

　　1） 根據分形理論中的Mandelbrot 集計算機圖像生成原理，可得到多種圖案花型。這些圖案花型具有精細的線條結構，色彩鮮艷，裝飾性很強，適合紡織印花的藝術表現，具有較強的市場潛力。

　　2） 借助計算機可視化技術，將基于M 集變換設計出的印花圖案通過數碼導帶噴射印花機對桑蠶絲織物進行工藝實驗，在織物上較為完美地展現了M 集的可視化信息，具有較強的可操作性，只需通過顏色的改變就可達到多種不同的印花效果。

　　3） 基于M 集的印花圖案設計方法與數碼導帶印花技術的完美結合，帶來了紡織印染業中的技術革命，使個性化、小批量、反應快的市場需求得到了體現，同時實現了低能耗、無污染、無噪音的制造過程。

　　來源: 姜會鈺，鄭春玲，劉素一（來源紡織學報）
