五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

    【集萃網(wǎng)觀察】夜光功能的印花織物就是在沒有亮光的環(huán)境下（即在黑暗中）能產(chǎn)生晶瑩發(fā)亮的花型，而當(dāng)有亮光時(shí)僅為一般花型，這種隨著亮光的改變而產(chǎn)生忽隱忽現(xiàn)光亮的印花，特別是在夜里沒有亮光時(shí)，它能發(fā)出光的功能稱為夜光功能印花，它是變光不變色。夜光功能印花織物可應(yīng)用于夜間服裝、舞臺(tái)演員服、窗簾布、燈罩用布、家庭裝飾用布等等。

　　1、夜光功能的發(fā)光原理

　　光是一種電磁波，并且具有能量，光的吸收和發(fā)射是原子（分子或離子）體系不同能量狀態(tài)躍進(jìn)的結(jié)果，當(dāng)物質(zhì)受到光照后，原子受到具有能量的光子照射，原子吸收光子，原子核外電子被激發(fā)，并從較低的能級E1躍進(jìn)到高能級E2，這個(gè)過程稱為受激吸收，也就是蓄光，所需時(shí)間為T1，此時(shí)的原子呈激發(fā)態(tài)。處于激發(fā)態(tài)E2的原子很不穩(wěn)定，通過內(nèi)部碰撞或其他作用，又能躍遷到低能態(tài)E1，并以光的形式（夜光或熒光）或其他形式（熱能、化學(xué)能、分解能等）發(fā)射出來，這個(gè)過程時(shí)間為T2，也就是余輝時(shí)間（decaytime）。

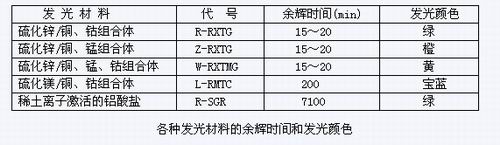

　　實(shí)際上這是一種非平衡輻射，是由于受外界光能的作用，被激發(fā)而偏離了原來的能量平衡而形成的。這類蓄光物質(zhì)的蓄光時(shí)間相當(dāng)于原子受激吸收時(shí)間T1，當(dāng)蓄光物質(zhì)蓄光后，在黑暗中持續(xù)發(fā)光，也就是余輝時(shí)間T2，它的長短相當(dāng)于激發(fā)態(tài)E2原子躍遷到低能態(tài)E1所發(fā)射光的時(shí)間T2，對于蓄光物質(zhì)從理論上講T1要小，而T2越大越好。實(shí)際上不同的蓄光物質(zhì)，由于其化學(xué)組成不同，蓄光能力各異，余輝時(shí)間也不同，下表為各種發(fā)光材料的余輝時(shí)間。

　　2、夜光功能印花漿的組成

　　夜光功能印花漿是由發(fā)光材料、粘合劑、增稠劑、交聯(lián)劑和涂料等組成。

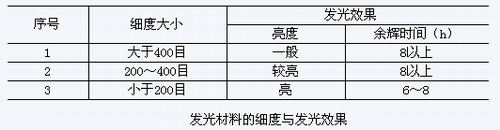

　�。�1）發(fā)光材料：是夜光功能印花漿的主要組分，它實(shí)際上為畜光物質(zhì)，用于紡織品上的畜光物質(zhì)有二種，一種為硫化物復(fù)合體，是高純度的硫化鋅摻入到銅和鈷金屬里。另一種為稀土金屬鹽，是由稀土離子激活的堿土金屬鋁酸鹽等無機(jī)氧化復(fù)合體組成，具有不規(guī)則的無機(jī)晶體結(jié)構(gòu)。蓄光體本身無毒，無揮發(fā)性氣體，不含有任何放射性元素，對人體安全無害。為了防止發(fā)光材料在日光和大氣中變質(zhì)，降低發(fā)光效果，故需要用硅酸鉀包覆膜保護(hù)。蓄光物質(zhì)的顆粒度不能太細(xì)小，顆粒越細(xì)小，發(fā)光性能越差，這主要是顆粒度小，蓄光能力減弱，發(fā)光性能也差。稀土金屬鹽類的發(fā)光材料的顆粒如小于5nm，即不能發(fā)光。

　�。�2）粘合劑：用于夜光印花的粘合劑有油性和水性二種，油性漿較能獲得穩(wěn)

　　定的發(fā)光效果，目前水性漿也很穩(wěn)定，最主要是要選入成膜透明度好的粘合劑，并且在高溫焙烘下不泛黃。

　�。�3）增稠劑：用于夜光印花的增稠劑一定要耐電解質(zhì)，要與粘合劑有良好的配伍性，并且要賦予印花色漿特定的流變性、觸變性和可塑性，最好用非離子型的增稠劑，使夜光印花漿穩(wěn)定。

　�。�4）交聯(lián)劑：用于夜光印花的交聯(lián)劑與普通涂料印花一樣，主要是增強(qiáng)粘合劑的成膜堅(jiān)牢度，但必須控制加入量和加入時(shí)間，加入過量或加入時(shí)間過早，均為導(dǎo)致夜光印花漿不穩(wěn)定，造成塞網(wǎng)，印花性能下降，手感發(fā)硬等不利因素。同時(shí)要選入環(huán)保型的交聯(lián)劑。

　�。�5）涂料：在實(shí)際生產(chǎn)中夜光印花漿一般都拼入普通涂料或熒光涂料同漿印制，但必須注意拼入的普通涂料或熒光涂料的色澤與發(fā)光材料所發(fā)出的亮光的顏色要沒有干擾，一定要相似，并且拼入的量不能太多，否則影響發(fā)光效果。例如綠色發(fā)光體中拼入少量的熒光綠涂料或熒光黃涂料，在亮光環(huán)境下為正常的熒光綠、熒光黃色花，當(dāng)光線消失后，該色花突然發(fā)出絢麗的亮光，給人以驚喜。

　　3、夜光功能印花的工藝流程和處方

　　夜光功能印花的工藝流程與普通涂料印花工藝相同，如下：織物印花—烘干（100℃）--焙烘（150℃3分）—成品。夜光功能印花的處方見下表：

　　來源：慧聰絲印特印網(wǎng)作者：唐增榮
