五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

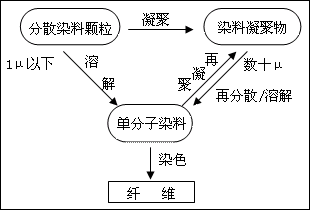

    【集萃網(wǎng)觀察】滌綸高溫染色時(shí)，染液中的分散染料顆粒的活動過程模式請參閱圖1。

    圖1.分散染料在染浴中的活動過程

    分散染料能在常溫下均勻分散。在用分散染料進(jìn)行滌綸染色時(shí)，一般，隨著染色溫度的升高，分散染料慢慢溶解后，上染纖維。

    但是，在染色過程中，如果含有影響染料分散的不安定因素，那么，分散染料顆粒就會聚集、凝合，形成染料凝聚物。當(dāng)然，這些染料凝聚物的一部分會隨著染色時(shí)間的推移在水中溶解后上染于纖維。當(dāng)只有發(fā)生少量凝聚時(shí)，凝聚物在染色結(jié)束后基本消失。但是，冷卻等使染料的溶解度降低，凝聚物在染浴中可能再一次發(fā)生凝聚。

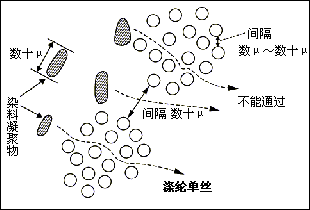

    分散染料的顆粒直徑為1μ以下，而滌綸單絲間的空隙距離為數(shù)μ，織物組織纖維間隔距離為10μ。如果在易發(fā)生高溫凝聚的條件下染色，染料凝聚物的大小可達(dá)數(shù)十μ，不能從纖維的空隙間穿過，染料堵孔，出現(xiàn)染疵。

    大顆粒的凝聚物不僅會引起染料的堵布現(xiàn)象，而且其不具備在水中均勻分散的能力，因此容易附著在疏水性纖維的表面或染缸壁上，引起浮色，色牢度低下以及染缸沾污等問題。

    作為解決方法，首先必須分析影響高溫分散性(高溫凝聚性)的原因，然后找出相應(yīng)的對策。在染色前，必須針對下列要素進(jìn)行分析：

    1.染料

    (某些染料本身易出現(xiàn)焦結(jié)，因此染料的選擇是關(guān)鍵)

    染料的化學(xué)結(jié)構(gòu)和物理性能(熔點(diǎn)及在水中的溶解度)

    染料分散顆粒的物理性能(形狀、大小)

    染料中所含的分散劑的性能

    2.被染物

   (有些被染物不易染色)

    易染性

    組織密度

    低聚物含量

    油劑及糊料等的附著量

    3.染色條件

   (正確設(shè)定染色條件以防患于未然)

    染色深度

    助劑(分散劑、勻染劑、誘導(dǎo)體等)的性能及用量

    染浴的pH值

    水質(zhì)

    染色溫度(升溫條件、染液燒煮溫度等)

    染色時(shí)間

    被染物的裝填密度

    染浴的攪拌頻率
