五月天丁香花综合婷婷-美女被插入视频在线观看-国产婷婷一区二区三区久久-精品熟女少妇免费久久

　　織物退漿的目的是在最大限度保護(hù)纖維不受損傷的前提下，去除織物上的漿料，以獲得良好的織物性能，滿足后道印染加工及其他后整理的需要。

　　目前，經(jīng)紗上漿常用的漿料主要是變性淀粉、PVA或其混合漿等。PVA 能溶于水，織物浸軋助練劑和淡堿溶液后汽蒸堆置，使PVA 薄膜膨化和軟化，最后用大量的熱水沖洗即能達(dá)到退漿的目的。淀粉的去除有堿、酸、氧化劑和酶退漿等方法。堿退漿是淀粉在熱堿的作用下，發(fā)生劇烈溶脹，使?jié){料變成溶膠狀態(tài)，使其與纖維的粘合變松，通過熱水洗使之從織物上去除。為防止?jié){料重新粘附到織物及提高退漿率，需要用大量的水沖洗。堿退漿不能適應(yīng)某些織物材料的生產(chǎn)，如浸軋燒堿會(huì)使非原纖化的Lyocell 纖維織物所具有的抑原纖化性能消失，劇烈的機(jī)械作用會(huì)使某些高濕膨脹織物形成折印和退漿不勻，并使纖維受到損傷;酸退漿是利用酸使淀粉水解并轉(zhuǎn)化成水溶性較高的產(chǎn)物，但酸亦會(huì)對(duì)纖維素有水解作用，造成織物強(qiáng)力的損傷;氧化退漿是利用氧化劑對(duì)漿料的降解作用，促進(jìn)漿料的脫落，降低漿液的粘度，達(dá)到退漿的目的。但氧化劑退漿在降解漿料的同時(shí)，一般也會(huì)損傷纖維。酶退漿則利用淀粉酶對(duì)淀粉分子的作用，迅速催化淀粉水解成葡萄糖，在后道的淋洗中洗去，并且洗滌液的粘度比堿退漿低得多。酶退漿不需要?jiǎng)×业臋C(jī)械作用，作用條件緩和，這些都非常有利于高濕膨脹、高原纖化的原料的退漿處理。酶退漿的織物強(qiáng)力損傷小，手感柔軟豐滿，光澤好，染色、印花色澤鮮艷。

　　根據(jù)上述不同退漿方法的特點(diǎn)，針對(duì)手感要求高的織物（如滌綸/ 虎木棉織物簡(jiǎn)稱T/ P 織物） 、非原纖化的Lyocell 纖維織物、綠色彩棉織物、要求部分保留棉籽殼的特殊效果織物、對(duì)某些功能性整理降強(qiáng)比較嚴(yán)重而要求前處理盡可能減少降強(qiáng)的織物（如免燙整理、阻燃整理） 以及提高某些功能整理的耐久性（如防水防油整理，織物上殘漿對(duì)防水防油的效果和耐久性都有很大影響） 的織物，都需要采用酶退漿處理。隨著全球?qū)Νh(huán)保的日益重視，印染前處理也應(yīng)該逐步轉(zhuǎn)向采用酶退漿和其他生物酶的環(huán)保型工藝。

　　傳統(tǒng)的酶退漿工藝，應(yīng)用最廣的是BF27658α2淀粉酶。BF27658α2淀粉酶是從枯草桿菌中分泌出來的酶，商品為固體粉末，含雜多，容易污染設(shè)備，在生產(chǎn)使用中異味大，而且生產(chǎn)工藝中需加入氯化鈉作活化劑，現(xiàn)場(chǎng)操作及設(shè)備清潔工作很麻煩。對(duì)此，我們開發(fā)應(yīng)用液體寬溫淀粉酶OPT2260 來替代BF27658α2淀粉酶。生產(chǎn)應(yīng)用結(jié)果表明，OPT2260 退漿酶性能優(yōu)越，在很大程度上彌補(bǔ)了BF27658α2淀粉酶的不足，是理想的酶退漿制劑。

　　2 　OPT2260 退漿酶特性及作用機(jī)理

　　2. 1 　OPT2260 退漿酶特性

　　OPT2260 退漿酶是濃縮的、熱穩(wěn)定性良好的酶。它是基因改性的地衣形芽孢桿菌的α2淀粉酶及其他有效復(fù)合物，用于織物上淀粉、淀粉衍生物及其混合漿料的退漿。它在具有廣泛活性的同時(shí)，其催化水解活性極高。退漿機(jī)理為酶的“活性部位”與淀粉分子的任意點(diǎn)形成極密切的接觸，在酶的活性部分存在的三維形式以及特定的電子組合使淀粉分子中有一個(gè)“鏈2鍵”被扭曲成不穩(wěn)定狀態(tài)，在極短的時(shí)間內(nèi)，淀粉的不穩(wěn)定鍵因水解而裂斷，酶分子又迅速移動(dòng)到另外的淀粉分子段，再形成絡(luò)合物并進(jìn)行水解反應(yīng)，最后導(dǎo)致淀粉漿料的全部溶解。尤其用于高溫處理工藝，效率非常高。

　　2. 2 　溫度對(duì)酶活力的影響

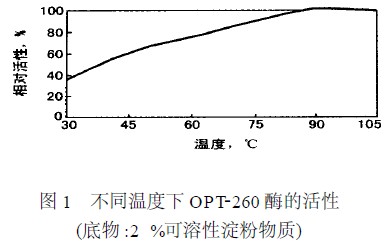

　　BF27658α2淀粉酶加入催化劑（NaCl） 后，最佳使用溫度為50～55 ℃，OPT2260 退漿酶不同溫度下的活性如圖1 所示。

　　從圖1 可知，溫度為40 ℃時(shí)OPT2260 退漿酶相對(duì)活性已達(dá)到60 %;85 ℃以下，隨溫度的升高相對(duì)活性隨之提高;90 ℃時(shí)，達(dá)到100 %。生產(chǎn)工藝溫度可控制在40～110 ℃范圍。生產(chǎn)中，溫度越高所需反應(yīng)時(shí)間就越短。當(dāng)溫度達(dá)到100～110 ℃時(shí)，汽蒸15～120 s即可達(dá)到淀粉充分水解的目的，從而實(shí)現(xiàn)高速高效。此外，高溫汽蒸也十分有利于PVA 膨脹及去除。

　　2. 3 　pH值對(duì)酶活力的影響

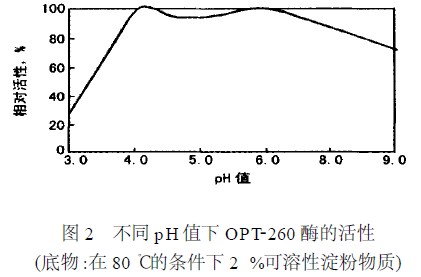

　　不同pH 值酶的活力是不同的，BF27658α2淀粉酶最適應(yīng)pH 值為6～6. 5 。不同pH 值下OPT2260 退漿酶的活性如圖2 所示。

　　從圖2 可知，pH 值4～9 范圍，OPT2260 退漿酶均有較高活性，在實(shí)際使用中不需調(diào)節(jié)pH 值。

　　3 　OPT2260 退漿酶工藝試驗(yàn)

　　3. 1 　試驗(yàn)材料

　　45 ×45 100 ×90 96. 5 cm（38 英寸） T/ P 細(xì)紡布

　　3. 2 　BF27658α2淀粉酶仿生產(chǎn)工藝試驗(yàn)

　�。�1） 工藝處方，g/ L

　　BF27658α2淀粉酶　　3

　　NaCl 8

　　滲透劑J FC 4

　　pH 值6～7

　�。�2） 工藝流程

　　浸軋酶（二浸二軋，軋余率95 %） →汽蒸（ 50 ～55 ℃，60 min） →熱水洗（80～90 ℃，兩次） →冷水洗（兩次） →烘干

　　3. 3 　OPT2260 退漿酶用量試驗(yàn)

　�。�1） 工藝處方，g/ L

　　OPT2260 退漿酶　　1. 5～3. 5

　　JA 滲透劑4

　　pH 值　　6～7

　�。�2） 工藝流程　浸軋酶液（二浸二軋，軋余率95%） →汽蒸（90～100 ℃，30 min） →熱水洗（80～90 ℃，兩次） →冷水洗（兩次） →烘干

　　（3） 試驗(yàn)結(jié)果及分析

　　表1 表明，OPT2260 退漿酶1. 5 g/ L 時(shí)，毛效、退漿率效果均好于BF27658α2淀粉酶用量3 g/ L 時(shí)的效果。OPT2260 退漿酶隨著酶用量的增加，毛效、退漿率均有所提高，但是變化幅度并不是很大。綜合試驗(yàn)結(jié)果及生產(chǎn)，將45 ×45 100 ×90 96. 5 cm T/ P 細(xì)紡布的OPT2260 退漿酶工藝用量確定為2. 5 g/ L 。

　　3. 4 　OPT2260 退漿酶的工藝時(shí)間試驗(yàn)

　�。�1） 工藝處方，g/ L

　　OPT2260 退漿酶2. 5

　　JA 滲透劑4

　　pH 值6～7

　　汽蒸時(shí)間，min 5～30

　�。�2） 工藝流程

　　浸軋酶液（二浸二軋，軋余率95 %） →汽蒸（90～100 ℃） →熱水洗（80～90 ℃，兩次） →冷水洗（兩次） →烘干

　�。�3） 試驗(yàn)結(jié)果及分析

　　表2 表明，OPT2260 退漿酶汽蒸時(shí)間為10 min時(shí)，毛效和退漿率較理想，若再延長(zhǎng)時(shí)間，指標(biāo)沒有明顯提高。從表2 看出，10 min 汽蒸時(shí)間已足夠，考慮到設(shè)備情況，暫定大車工藝汽蒸時(shí)間45 min。

　　4 　大樣生產(chǎn)

　　4. 1 　T/ P 細(xì)紡印花工藝

　�。�1） 工藝流程

　　R 機(jī)二段熱水洗（80～85 ℃） →浸軋酶液→汽蒸堆置→熱水洗（80～85 ℃） →烘干→打底→印花

　�。�2） 酶退漿工藝處方及條件

　　傳統(tǒng)BF27658 酶工藝，g/ L

　　BF27658α2淀粉酶　　　3

　　NaCl 8

　　滲透劑J FC 4

　　軋余率， % 90

　　汽蒸溫度， ℃ 70～80

　　汽蒸時(shí)間，min 60

　　OPT2260 酶工藝，g/ L

　　OPT2260 酶2. 5

　　JA 滲透劑4

　　軋余率， % 90

　　汽蒸溫度， ℃ 90～100

　　汽蒸時(shí)間，min 45

　�。�3） 結(jié)果分析

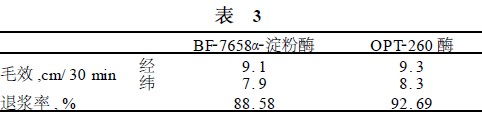

　　生產(chǎn)測(cè)試結(jié)果如表3 所示

　　T/ P 細(xì)紡織物布面含雜少，對(duì)于印花半成品不需要漂白處理工序。織物經(jīng)酶退漿后，不僅手感柔軟、豐滿，對(duì)纖維無損傷，尤其是不耐堿的富強(qiáng)纖維，其毛效、退漿率均可達(dá)到印花半成品質(zhì)量要求。從表2 可知，OPT2260 退漿酶用量2. 5 g/ L 時(shí)與原BF27658α2淀粉酶3 g/ L 效果相當(dāng)，其他效果也十分令人滿意。

　�。�3） 成本分析

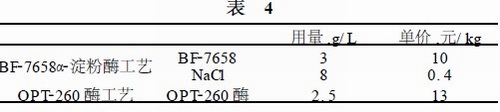

　　生產(chǎn)用料成本比較如表4 所示。

　　通過核算，BF27658α2淀粉酶應(yīng)用成本與OPT2260

　　酶應(yīng)用成本比為33. 2∶32. 5 ，OPT2260 酶染化料成本略低于BF27658α2淀粉酶成本，而且應(yīng)用OPT2260 酶，設(shè)備不易結(jié)垢，易清洗，可節(jié)省人力、物力、財(cái)力。

　　4. 2 　紗卡保留部分棉籽殼工藝

　�。�1） 工藝流程

　　燒毛（二正二反） →平幅熱水洗（80～85 ℃） →浸軋酶液→汽蒸→熱水洗（80～85 ℃） →浸軋酶液→汽蒸→熱水洗（80～85 ℃） →烘干→后整理

　　（2） 工藝處方及條件，g/ L

　　OPT2260 酶3

　　JA 滲透劑4

　　軋余率， % 100

　　酶液溫度　　　　　　　室溫

　　汽蒸溫度， ℃ 90～100

　　汽蒸時(shí)間，min 30

　�。�3） 結(jié)果及分析

　　要求保留部分棉籽殼的織物，不宜采用堿退漿，因?yàn)榭椢锷系拿拮褮ぴ趬A作用下會(huì)膨化變松，小部分經(jīng)機(jī)械作用水洗脫落，而大部分保留在布面上，這一部分會(huì)沾污布面。因此，利用酶的專一性，采用酶退漿來保留籽殼是十分理想的工藝。紗卡經(jīng)酶退漿后，退漿率達(dá)到92 % ，經(jīng)后整理，成品手感柔軟、豐滿。

　　4. 3 　純棉色坯酶退漿工藝

　�。�1） 工藝流程

　　燒毛→浸軋酶液→打卷→冷堆→熱水洗（80～

　　90 ℃） →堿煮練→氧漂→烘干

　　（2） 酶退漿工藝處方及條件，g/ L

　　OPT2260 酶3. 5

　　JA2滲透劑4

　　軋液溫度， ℃ 70～80

　　軋余率， % 90

　　保溫堆置，h 4

　�。�3） 結(jié)果及分析

　　色坯前處理在煮練前增加一道冷堆酶退漿后，大大減輕了堿煮練負(fù)擔(dān)，使色布半成品退漿率高達(dá)95 %以上，染色色澤鮮艷、牢度好、成品手感好、強(qiáng)力損失小，提高了色布質(zhì)量。

　　5 　結(jié)束語

　　以上生產(chǎn)試驗(yàn)證明，退漿酶具有高效專一、處理?xiàng)l件溫和的優(yōu)點(diǎn)，在改善手感、保持強(qiáng)度和綠色染整等方面，酸、堿、氧化劑退漿是無法與之比擬的。液體寬溫退漿酶的開發(fā)應(yīng)用，使化料操作更加簡(jiǎn)便，設(shè)備不易結(jié)垢，無難聞氣味，生產(chǎn)工藝條件控制寬松。隨著其他前處理生物酶，如果膠酶、纖維素酶、PVA 酶等開發(fā)，以及適合于酶退漿、酶精練、酶漂白連續(xù)加工設(shè)備及酶活力的監(jiān)控裝置的發(fā)展，液體寬溫淀粉酶將會(huì)得到更為廣泛的應(yīng)用。

　　參考文獻(xiàn)

　　[1 ] 　周文龍. 酶在紡織中的應(yīng)用[M] . 北京：中國(guó)紡織出版社，2002.

　　[2 ] 　徐谷倉. 棉織物生物酶前處理工藝[J ] . 印染，2002 ， （12） ：39～44.

　　[3 ] 　汪甫仁，陶熙春，黃麗華. 生物酶在前處理加工中的應(yīng)用[J ] . 印染，2003 ， （3） ：10～13.

來源： 趙海軍 ， 劉志軍 ， 王佩軍 ， 劉增杰
